Шаровые краны BREEZE Серия EUROPE. Тип 11с31п.
Кран стальной шаровой с цельносварным корпусом
Присоединение: сварка/сварка
PN 40/25
DN 15..200
Рабочая среда: вода (питьевого и технического назначения), пар, сжатый воздух, природный газ, нефтепродукты
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Не требует технического обслуживания
 |
Материалы:
Корпус, ракоятка – сталь 20
Шар, шток – нержавеющая сталь 20х13
Винт, гайка, шпилька, шайба – сталь 10
Уплотнительные кольца шара– фторопласт Ф4К20
Прокладки – фторопласт Ф4
Уплотнительные кольца штока - резина ИРП-1287
Класс герметичности «А»
Показатель надежности – 7000 циклов
Срок службы 10 лет.
Гарантия 18 месяцев
|
 |

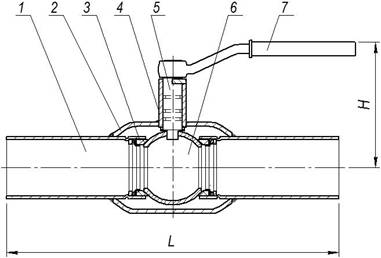

| №п/п |
Наименование деталей |
Кол-во, шт. |
| 1 |
Патрубок |
1 |
| 2 |
Корпус |
1 |
| 3 |
Шайба стопорная |
2 |
| Пружина тарельчатая |
2 |
| Втулка крепежная |
2 |
| Кольцо уплот. пробки шаровой |
2 |
| 4 |
Стакан |
1 |
| 5 |
Шток |
1 |
| Прокладка штока |
1 |
| Кольцо уплот.штока |
3 |
| Штифт |
1 |
| 6 |
Пробка шаровая |
1 |
| 7 |
Ручка поворотная |
1 |
| Болт крепежный |
1 |
|
|
Размеры и масса шаровых кранов BREEZE серии EUROPE тип 11с31п.
| DN, мм |
Диаметр прохода, мм |
Размеры, мм |
Масса, кг |
| L |
H |
A |
| 15 (PN40) |
15 |
210 |
90 |
|
0.9 |
| 20 (PN40) |
20 |
230 |
90 |
|
1.2 |
| 25 (PN40) |
20 |
230 |
105 |
|
1.2 |
| 32 (PN40) |
25 |
260 |
110 |
|
1.5 |
| 40 (PN40) |
32 |
260 |
115 |
|
2.0 |
| 50 (PN40) |
40 |
300 |
120 |
|
3.3 |
| 65 (PN25) |
50 |
360 |
130 |
|
3.8 |
| 80 (PN25 |
65 |
370 |
170 |
|
6.0 |
| 100 (PN25) |
80 |
390 |
180 |
|
8.6 |
| 125 (PN25) |
100 |
390 |
190 |
|
15.1 |
| 150 (PN25) |
125 |
390 |
200 |
|
18.2 |
| 200 (PN25) |
150 |
390 |
220 |
|
23.5 |
|
|
|
