Шаровые краны BREEZE Серия EUROPE. Тип 11с32п.
Кран стальной шаровой с цельносварным корпусом
Присоединение: фланец/фланец
PN 25
DN 15..200
Рабочая среда: вода (питьевого и технического назначения), пар, сжатый воздух.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Не требует технического обслуживания.
 |
Материалы:
Материалы:
Корпус, ракоятка, фланец– сталь 20
Шар, шток – нержавеющая сталь 20х13
Винт, гайка, шпилька, шайба – сталь 10
Уплотнительные кольца шара– фторопласт Ф4К20
Прокладки – фторопласт Ф4
Уплотнительные кольца штока - резина ИРП-1287
Класс герметичности «А»
Показатель надежности – 7000 циклов
Срок службы 10 лет.
Гарантия 18 месяцев.
|
 |

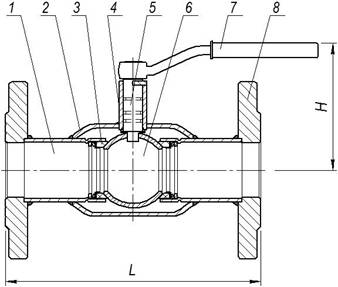

№п/п |
Наименование деталей |
Кол-во, шт. |
| 1 |
Патрубок |
1 |
| 2 |
Корпус |
1 |
| 3 |
Шайба стопорная |
2 |
| Пружина тарельчатая |
2 |
| Втулка крепежная |
2 |
| Кольцо уплот. пробки шаровой |
2 |
| 4 |
Стакан |
1 |
| 5 |
Шток |
1 |
| Прокладка штока |
1 |
| Кольцо уплот.штока |
3 |
| Штифт |
1 |
| 6 |
Пробка шаровая |
1 |
| 7 |
Ручка поворотная |
1 |
| Болт крепежный |
1 |
| 8 |
Фланцы соединительные |
2 |
|
|
Размеры и масса шаровых кранов BREEZE серии EUROPE тип 11с32п.
| DN, мм |
Диаметр прохода, мм |
Размеры, мм |
Масса, кг |
| L |
H |
A |
| 15 |
15 |
130 |
90 |
|
2,1 |
| 20 |
20 |
150 |
90 |
|
2,6 |
| 25 |
20 |
160 |
105 |
175 |
3,1 |
| 32 |
25 |
180 |
110 |
175 |
4,9 |
| 40 |
32 |
200 |
115 |
170 |
5,6 |
| 50 |
40 |
230 |
120 |
250 |
7,8 |
| 65 |
50 |
270 |
130 |
250 |
9,8 |
| >80 |
65 |
280 |
170 |
270 |
13,3 |
| 100 |
80 |
300 |
180 |
270 |
18,6 |
| 125 |
100 |
325 |
190 |
|
23.2 |
| 150 |
125 |
350 |
200 |
|
38,0 |
| 200 |
150 |
400 |
220 |
|
47,2 |
|
|
|
