Шаровые краны BREEZE Серия SILVER. Тип 11с41п
Кран стальной шаровой с разборным корпусом
Присоединение: фланец/фланец
PN 16
DN 50..200
Рабочая среда: вода, пар, природный газ, нефтепродукты.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Не требует технического обслуживания.
 |
Материалы:
Корпус, ракоятка, фланец– сталь 20
Шар, шток – нержавеющая сталь 20х13
Винт, гайка, шпилька, шайба – сталь 10
Уплотнительные кольца шара– фторопласт Ф4К20
Прокладки – фторопласт Ф4
Уплотнительные кольца штока - резина ИРП-1287
Класс герметичности «А»
Показатель надежности – 2500 циклов
Срок службы 10 лет.
Гарантия 18 месяцев.
|
 |

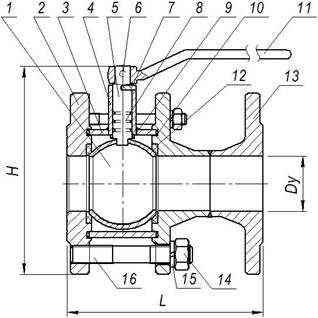

№п/п |
Наименование деталей |
Кол-во, шт. |
| 1 |
Пробка шаровая |
1 |
| 2 |
Фланец |
1 |
| 3 |
Корпус |
1 |
| 4 |
Стакан |
1 |
| 5 |
Шток |
1 |
| 6 |
Болт |
1 |
| 7 |
Штифт |
1 |
| 8 |
Кольцо упл. штока |
3 |
| 9 |
Прокладка штока |
1 |
| 10 |
Кольцо упл. корпуса |
2 |
| 11 |
Ручка |
1 |
| 12 |
Кольцо упл. шара |
2 |
| 13 |
Фланец |
2 |
| 14 |
Гайка |
4 |
| 15 |
Граверная шайба |
4 |
| 16 |
Шпилька |
4 |
|
|
Размеры и масса шаровых кранов BREEZE Серии SILVER тип 11с41п
DN, мм |
Диаметр прохода, мм
|
Размеры, мм |
Масса, кг |
L |
H |
A |
| 50/50 |
50 |
180 |
190 |
250 |
9,3 |
| 65 |
50 |
190 |
190 |
250 |
13,3 |
| 80/80 |
80 |
210 |
230 |
270 |
15,8 |
| 100 |
80 |
230 |
235 |
270 |
18,3 |
| 100/100 |
100 |
350 |
350 |
|
37,0 |
| 125 |
100 |
255 |
305 |
270 |
33,0 |
| 150 |
100 |
280 |
305 |
270 |
38,0 |
| 150/150 |
150 |
390 |
415 |
|
79,0 |
| 200 |
150 |
460 |
415 |
|
93,0 |
|
|
|
