Шаровые краны BREEZE Серия SILVER. Тип 11с64п
Кран стальной шаровой с разборным корпусом
Присоединение: фланец/фланец
PN 25
DN 25..100
Рабочая среда: вода, пар, природный газ, нефтепродукты
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Не требует технического обслуживания.
 |
Материалы:
Корпус, ракоятка, фланец– сталь 20
Шар, шток – нержавеющая сталь 20х13
Винт, гайка, шпилька, шайба – сталь 10
Уплотнительные кольца шара– фторопласт Ф4К20
Прокладки – фторопласт Ф4
Уплотнительные кольца штока - резина ИРП-1287
Класс герметичности «А»
Показатель надежности – 2500 циклов
Срок службы 10 лет.
Гарантия 18 месяцев.
|
 |

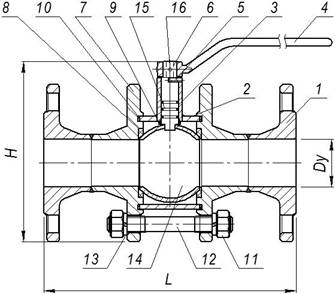

| №п/п |
Наименование деталей |
Кол-во,шт. |
| 1 |
Фланец |
2 |
| 2 |
Корпус |
1 |
| 3 |
Стакан |
1 |
| 4 |
Штифт |
1 |
| 5 |
Шток |
1 |
| 6 |
Фланец |
1 |
| 7 |
Кольцо уплот. шара |
2 |
| 8 |
Прокладка штока |
2 |
| 9 |
Прокладка штока |
1 |
| 10 |
Кольцо уплот. корпуса |
2 |
| 11 |
Гайка |
8 |
| 12 |
Шпилька |
4 |
| 13 |
Граверная шайба |
8 |
| 14 |
Пробка шаровая |
1 |
| 15 |
Кольцо уплот. штока |
3 |
| 16 |
Болт |
1 |
|
|
Размеры и масса шаровых кранов BREEZE Серии SILVER тип 11с64п
| DN, мм |
Диаметр прохода,мм |
Размеры, мм |
Масса, кг |
| L |
H |
A |
| 25 |
25 |
165 |
135 |
170 |
6.3 |
| 32 |
32 |
180 |
145 |
170 |
7.3 |
| 40 |
40 |
190 |
170 |
170 |
8.6 |
| 50 |
50 |
250 |
190 |
250 |
13.4 |
| 80 |
80 |
280 |
230 |
270 |
21.2 |
| 100 |
80 |
300 |
250 |
270 |
26 |
|
|
|
