Главная > Модуль управления системы защиты от протечек «Neptun XP»
|
Модуль управления системы защиты от протечек «Neptun XP»
Модуль управления «Neptun ХР» - центральный функциональный модуль системы.
Осуществляет:
- контроль за радио-датчиками (ожидание сигнала о протечке, контроль состояния элемента питания датчика и контроль наличия связи с датчиком);
- ежемесячный проворот шаровых кранов;
- автоматическое управление электродвигателем шаровых кранов;
- ручное управление шаровыми кранами;
- включение звуковой и световой индикации в случае аварии;
- управление выносным радиореле.
Модуль управления изготовлен в двух вариантах:
- Neptun XP.5 (максимальное количество подключаемых радио-датчиков - 5 шт.);
- Neptun XP.10 (максимальное количество подключаемых радио-датчиков -10 шт.)

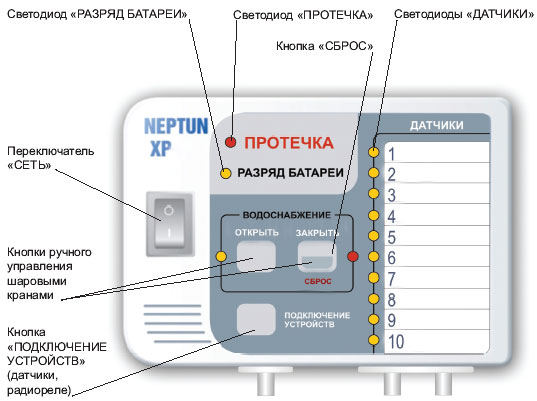

Внешний вид модуля управления
На лицевой панели модуля управления расположены переключатель «СЕТЬ», предназначенный для включения/выключения питания модуля управления, светодиоды «ПРОТЕЧКА», «РАЗРЯД БАТАРЕИ», «ДАТЧИКИ», «ОТКРЫТЬ», «ЗАКРЫТЬ», а также следующие кнопки управления:
- «ПОДКЛЮЧЕНИЕ УСТРОЙСТВ» - подключение радио-датчиков протечки воды и радиореле;
- «ОТКРЫТЬ» - открывает краны шаровые и переводит систему в рабочее состояние;
- «ЗАКРЫТЬ» - закрывает краны шаровые, переводит систему в режим возможного подключения новых устройств.
- «СБРОС» - отключает сигнал тревоги и переводит систему в исходное состояние. Устанавливается модуль вблизи установленных шаровых кранов (т.к. стандартная длина соединительного кабеля кранов шаровых -1 метр).
Технические характеристики модуля управления «Neptun ХР»
| Частота радиообмена |
433,92 МГц |
| Напряжение питания |
12 В |
| Время срабатывания |
До 10 секунд |
| Максимальный ток нагрузки |
900 мА |
Максимальная потребляемая мощность:
- в режиме ожидания
- во время срабатывания кранов |
0,5 Вт
1,2 Вт |
| Перекидное реле |
5 А |
| Диапазон рабочих температур |
+5…+40°C |
| Относительная влажность воздуха |
не более 80% |
| Степень защиты |
IP 65 |
| Габаритные размеры |
100 х 70 х 40 мм |
| Масса |
110 гр. |
| Максимальное количество подключаемых радио-датчиков |
10 шт., 5 шт. |
| Максимальное количество подключаемых кранов |
4 шт. |
| Максимальное количество подключаемых радиореле |
1 шт. |
|
|
|
