Главная > Манометр с трубчатой пружиной ДМ 90
Манометр с трубчатой пружиной ДМ 90.
|
НОМИНАЛЬНЫЙ ДИАМЕТР КОРПУСА (НД):
63, 100 (160 мм под заказ)
КЛАСС ТОЧНОСТИ (по ГОСТ 2405-88):
НД 63 : 1,5
НД 100, 160: 1,0; 1,5
ДИАПАЗОНЫ ИЗМЕРЕНИЙ:
0...0,6 до 0...1600 бар или кгс/см2
вакуумметры и мановакууметры,
(другие варианты исполнения по заказу)
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ:
окружающая среда: -50 ... +60 °С
измеряемая среда: максимум +160°С
(номинальный диаметр 63, 100, 160)
ВЛИЯНИЕ ТЕМПЕРАТУРЫ:
погрешность показания при отклонении
температуры чувствительногоэлемента от +20°С:
макс. ± 0,5 %/10°С от диапазона показаний
РЕКОМЕНДУЕМЫЕ ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАВЛЕНИЯ:
измеряемое давление до 2/3-х конечного значения шкалы
ПЕРЕГРУЗКА ПО ДАВЛЕНИЮ:
кратковременно до 5/4х конечного значения шкалы
ПРИСОЕДИНЕНИЕ:
медный сплав, штуцер снизу
РЕЗЬБА ПРИСОЕДИНЕНИЯ:
НД 63: (размерность шкалы – кгс/см2): М12х1,5
НД 63: (размерность шкалы – бар): G 1/4, размер под ключ 14
НД 100,160: (размерность шкалы – кгс/см2): М20х1,5
НД 100,160: (размерность шкалы – бар): G1/2, размер под ключ 22
ИЗМЕРИТЕЛЬНЫЙ ЭЛЕМЕНТ:
трубчатая пружина, нержавеющая сталь
?4 МПа: круговая форма
> 4 МПа: винтовая форма
ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ:
нержавеющая сталь
ЦИФЕРБЛАТ:
алюминий белого цвета, с ограничительным штифтом, шкала чёрного цвета
СТРЕЛКА:
алюминий черного цвета
КОРПУС:
нержавеющая сталь (варианты исполнения по пылевлагозащите)
СТЕКЛО:
приборное стекло
КОЛЬЦО:
нержавеющая сталь, завальцовано или съемное
ВАРИАНТЫ ИСПОЛНЕНИЯ:
• осевое исполнение: см. типовой лист ДМ 90-1
• вакуумметры и мановакуумметры
• другие резьбы присоединения
• крепёжный фланец с тыльной стороны
• исполнение корпуса IP 40, 43, 54, 65
• многослойное (безопасное) стекло
• виброустойчивое исполнение

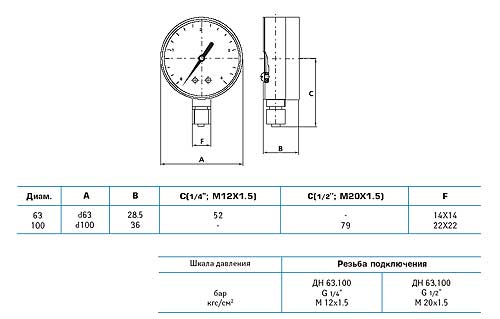

ГАБАРИТНЫЕ РАЗМЕРЫ:
|
|
|
Copyright © tptd.ru 2005-2016 Все права защищены.
Использование материалов допускается только по согласованию с администратором сайта.
Цены, указанные на данном сайте не являются публичной офертой.
Манометр с трубчатой пружиной ДМ 90 предназначен для измерений давления газообразных и жидких, не сильно вязких и не
кристаллизирующихся сред, агрессивных по отношению к медным сплавам (аммиак,
щелочные и солевые растворы)
