Счетчик-расходомер ультразвуковой Карат-520
Расходомер ультразвуковой КАРАТ-520 используется для технологического и коммерческого учета расхода жидкости в трубопроводах систем отопления, холодного и горячего водоснабжения. Расходомер применяется на объектах ЖКХ и промышленности как в качестве самостоятельного автономного прибора, так и в составе узлов учета тепловой энергии.
Расходомеры КАРАТ-520 -20, -25, -32, -40 выпускаются в резьбовом исполнении, а КАРАТ-520 -50, -65, -80 во фланцевом исполнении.
Помимо индикации на жидкокристаллическом дисплее, Карат-520 обладает широкими коммуникационными способностями для передачи измеренных данных.
Для доступа к архивам Карат-520 в него могут быть встроены модули интерфейсов RS-485 или M-Bus.
Дополнительно, для передачи текущих данных на внешние аналоговые устройства (устройства автоматизации, устройства регистрации и т.д.) прибор оснащается модулем токового выхода.
Индикация на дисплее расходомера автоматически включается при заполнении проточной части прибора рабочей жидкостью и отключается при ее сливе. Информация на дисплее меняется каждые 3-4 с, последовательно отображая мгновенный расход, интегральный прямой расход, интегральный обратный расход и время наработки.
|
|
Преимущества ультразвукового расходомера Карат-520
Основными преимуществами расходомера Карат-520 можно считать ультразвуковую технологию измерения, и соответственно стабильную точность учета на протяжении длительного времени. Отсутствие движущихся частей и минимальное сопротивление потоку воды так же определяют его надежность. Средняя наработка на отказ составляет 50000 часов.
Так же к бесспорным достоинствам КАРАТ-520 относятся:
- Автономное питание (батареи питания хватает на межповерочный интервал). При этом существует возможность питания прибора от внешнего источника 12...36В;
- Компактность прибора. Сниженные требования к прямым участкам. Фактически, для работы расходомера необходимы прямые участки, создаваемые присоединительными комплектами;
- Измерение расхода и объёма в прямом и обратном направлениях;
- Жидкокристаллический индикатор (ЖКИ), дающий удобство считывания показаний;
- Формирование журнала событий;
- контроль уставок на ЖКИ;
- Internet сервис прибора.
Технические характеристики теплосчетчика Карат-520
Соответствие типоразмеров расходомера Карат-520 пределам измерения расхода
| Типоразмер расходомера |
Пределы измерения расхода, м3/ч |
| Qmin |
Qt |
Qnom |
Qmax |
| «КАРАТ-520-20» |
0.025 |
0.050 |
2.5 |
5.0 |
| «КАРАТ-520-25» |
0.035 |
0.070 |
3.5 |
7.0 |
| «КАРАТ-520-32» |
0.060 |
0.120 |
6.0 |
12.0 |
| «КАРАТ-520-40» |
0.100 |
0.200 |
10.0 |
20.0 |
| «КАРАТ-520-50» |
0.150 |
0.300 |
15.0 |
30.0 |
| «КАРАТ-520-65» |
0.250 |
0.500 |
25.0 |
50.0 |
| «КАРАТ-520-80» |
0.400 |
0.800 |
40.0 |
80.0 |
Qt - переходное значение расхода

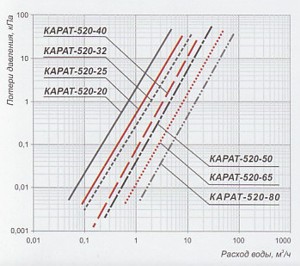

Номограмма потерь давления на расходомерах КАРАТ-520
Характеристики расходомера КАРАТ-520
| Характеристика |
Величина |
| Параметры измеряемой среды: |
| Температура жидкости, °С |
от 5 до 150 |
| Давление, МПа, не более |
1,6 |
| Содержание твердых и газообразных веществ, % от объема, не более |
1 |
| Метрологические характеристики: |
| Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qt до Qmax, % |
±1,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qmin до Qt, % |
±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в обратном направлении в диапазоне от Qt до Qmax, % |
±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в обратном направлении в диапазоне от Qmin до Qt, % |
±3,0 |
| Архивы (для соответствующих модификаций): |
| Почасовой, часов |
1 080 |
| Посуточный, суток |
62 |
| Помесячный, месяцев |
60 |
| Годовой, лет |
5 |
| Журнал событий, записей |
50 |
| Характеристики окружающей среды: |
| Температура окружающей среды, °С |
от +5 до +55 |
| Относительная влажность воздуха при температуре 35 °С, %, не более |
80 |
| Атмосферное давление, кПа |
от 84 до 106,7 |
| Показатели надежности: |
| Средняя наработка на отказ, часов |
50 000 |
| Средний срок службы вычислителя, лет |
12 |
| Гарантийный срок эксплуатации, лет |
4 |
| Питание: |
| Питание автономное - литиевая батарея, В |
3.6 |
| Питание внешнее, В |
12 … 36 |
Обозначение расходомера Карат-520:
Цены расходомера КАРАТ-520
В связи с тем, что серийный выпуск расходомера КАРАТ-520 начат в 3-м квартале 2012 года, на сегодняшний день доступна поставка приборов только следующих модификаций:
| Типоразмер расходомера |
Цена с расходомера с НДС, руб. |
Цена присоединителей с НДС, руб. |
| КАРАТ-520-20 резьба |
11198,00 |
990,00 |
| КАРАТ-520-25 резьба |
12378,00 |
1090,00 |
| КАРАТ-520-32 резьба |
13558,00 |
1190,00 |
|
|
|
|
