Напоромер Метер НМ 96.
|
НОМИНАЛЬНЫЙ ДИАМЕТР КОРПУСА (НД):
63, 100 (160 мм под заказ)
КЛАСС ТОЧНОСТИ (по ГОСТ 2405?88):
НД 63, 100, 160: 1,5; 2,5
ДИАПАЗОНЫ ИЗМЕРЕНИЙ:
0…2,5 кПа до 0…40 кПа, (0…25 мбар до 0...400 мбар)
вакуумметры и мановакууметры, (другие варианты исполнения по заказу)
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ:
окружающая среда: -30 ... +60°С
измеряемая среда: максимум +100°С
ВЛИЯНИЕ ТЕМПЕРАТУРЫ:
погрешность показания при отклонении
температуры чувствительного элемента от +20°С:
макс. ± 0,5 %/10°С от диапазона показаний
РЕКОМЕНДУЕМЫЕ ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАВЛЕНИЯ:
измеряемое давление до 2/3-х конечного значения шкалы
(кратковременная 3х кратная перегрузка под заказ)
ПЕРЕГРУЗКА ПО ДАВЛЕНИЮ:
кратковременно до 5/4х конечного значения шкалы
ПРИСОЕДИНЕНИЕ:
медный сплав, штуцер снизу
РЕЗЬБА ПРИСОЕДИНЕНИЯ:
НД 63: (размерность шкалы – кПа): М12х1,5
НД 63: (размерность шкалы – мбар): G 1/4, размер под ключ 14
НД 100, 160: (размерность шкалы – кПа): М20х1,5
НД 100, 160: (размерность шкалы – мбар): G1/2, размер под ключ 22
ИЗМЕРИТЕЛЬНЫЙ ЭЛЕМЕНТ:
мембранная коробка, медный сплав
ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ:
медный сплав
ЦИФЕРБЛАТ:
алюминий белого цвета, с ограничительным штифтом (под заказ),
шкала чёрного цвета, корректировка нулевого значения (под заказ)
СТРЕЛКА:
алюминий черного цвета
КОРПУС:
нержавеющая сталь (варианты исполнения по пылевлагозащите)
СТЕКЛО:
приборное стекло
КОЛЬЦО:
нержавеющая сталь, съемное
ВАРИАНТЫ ИСПОЛНЕНИЯ:
• осевое исполнение
• тягомеры и тягонапоромеры
• другие резьбы присоединения
• крепёжный фланец с тыльной стороны
• исполнение корпуса IP 40, 43, 54, 65
• многослойное (безопасное) стекло
Возможно также виброустойчивое исполнение: см. типовой лист НМ 98

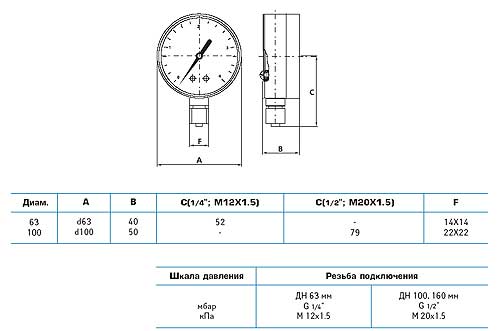

ГАБАРИТНЫЕ РАЗМЕРЫ:
|
|
|
Copyright © tptd.ru 2005-2016 Все права защищены.
Использование материалов допускается только по согласованию с администратором сайта.
Цены, указанные на данном сайте не являются публичной офертой.
Напоромер с мембранной коробкой НМ 96 предназначен для для измерений давления газообразных сухих сред, не агрессивных по отношению к
медным сплавам
