Регулятор температуры с проходными и смесительными клапанами 2РТ, 2РТ2

Регулятор температуры с проходными и смесительными клапанами 2РТ, 2РТ2

Назначение.
Регуляторы температуры прямого действия типа 2РТ, 2РТ2 предназначены для автоматического регулирования температуры воздуха на выходе  систем кондиционирования воздуха, путем изменения расхода рабочей среды через теплообменный аппарат.







 Цена на регулятор температуры с проходными и смесительными клапанами 2РТ, 2РТ2

Пример записи регулятора температуры при его заказе. Регулятор с термосистемой 2PT-04, с диапазоном настройки 15-30°С, длиной дистанционной связи 4м, двухходовым нормально открытым регулирующим органом исполнения 1 Ду-15, коэффициентом пропускной способности 0,4 м3/ч: «Регулятор температуры прямого действия 2РТ-04(15-30) 4 Д01-15-0,4 ТУ 25-02.200232-82»; регулятор с термосистемой 2РТ2, с диапазоном настройки 0-15°С, длиной дистанционной связи 6м, двумя двухходовыми нормально открытыми регулирующими органами исполнения Ду-15, коэффициентом пропускной способности 1,0 м3/ч: «Регулятор температуры прямого действия 2РТ-04(15-30) 6   Д02-15-1.0

—————— ТУ 25-02.200232-82».

ДОЗ-15-1,0

Технические характеристики
Обозначение термосистемы 2РТ - 01 2РТ - 02 2РТ - 03 2РТ - 04 2РТ - 07 2РТ2
Пределы
настройки, °С



30-45

0-15 15-30 0-15 15-30 25-40 0-15 15-30 30-45 45-60 60-75 0-15 15-30
Зона пропорци
-ональности по основному термобаллону ?С
6
Зона пропорци
-ональности по дополни
-тельному термобаллону, ?С

12

(от –25 до 15) по воздуху

12

(от 18 до 34) по воздуху

12

(от –2 до 10) по воде

40

(от –25 до 15) по воздуху

____

40

(от –25
до 15) по воздуху

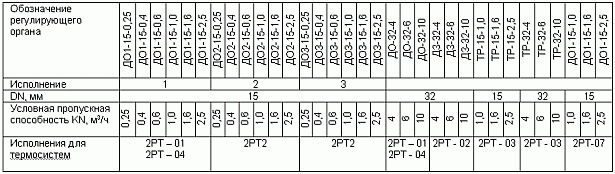

Обозначение регулирующего органа ДО ДЗ TP ДО ДО ДО

Диаметр условного прохода DN, мм

15, 32 32 15, 32 15, 32 32 15, 32 15 15
Рабочая среда пар,
горячая вода
рассол, пресная вода рассол, пресная
вода
пар, горячая вода пар пар, горячая вода

Условное давление рабочей среды PN, МПа

1,6
Температура рабочей среды, °С

пар – до 200

вода – до 100

рассол – от-15 до 35

пресная вода – от 0 до 35

пар – до 200

вода – до 100

пар – до 200

пар – до 200

вода – до 100

Температура рабочей среды, °С 1
Постоянная времени, с 150

Регулирующие органы: ДО - двухходовые нормально открытые; ДЗ  - двухходовые нормально закрытые; ТР  - трехходовые разделительные.

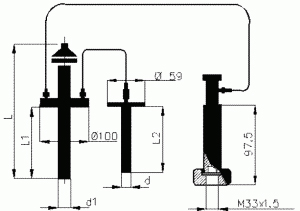

Габаритные и присоединительные размеры термосистемы 2РТ-01?2РТ-06

 Габаритные и присоединительные размеры термосистемы 2РТ-01?2РТ-06

Тип d

d1

L Дистанционность Масса, кг, не более
2РТ - 01 ? 2РТ - 03 32 32 240 4000 4,7
2РТ - 04 32 6000
2РТ - 05 ? 2РТ - 06 32 34 540 10000 6,6

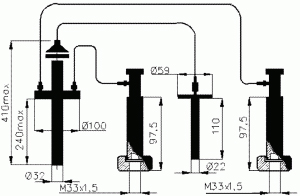

Габаритные и присоединительные размеры термосистемы 2РТ2

Габаритные и присоединительные размеры термосистемы 2РТ2

Регуляторы с термосистемами 2РТ2 комплектуются двумя регулирующими органами ДО-15.

Габаритные и присоединительные размеры регулирующих органов

ДО-15

ДО(ДЗ)-32

 ДО(ДЗ)-32

Dy

ДО(ДЗ)-32

ТР-32

H

264

329

H1

106

110

L

180

D

130

135

D1

78

D2

100

Масса, кг

11

13
