Регулятор температуры РТ-ДО(ДЗ)

Регулятор температуры РТ-ДО(ДЗ)

Назначение.
Регуляторы температуры прямого действия типа РТ-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4. . Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 12815-80.







 Цена на pегулятор температуры РТ-ДО(ДЗ)

Варианты исполнения регуляторов температуры: РТ-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТ-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).

Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Технические характеристики

Диаметры условного прохода DN, мм 15 25 40 50 80
Диапазоны настройки регулируемой температуры, °C 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180
Условная пропускная способность, КN, м.куб./ч

2,5 6,3 16,0 25,0 60
Зона пропорциональности, °C, 10 12,5
Зона нечувствительности, °C, 1
Постоянная времени, с 100
Допустимая протечка в % от КN 0,1
Температура регулирующей среды, °C от –15 до + 225
Длина дистанционной связи, м 1,6; 2,5; 4,0; 6,0; 10,0
Условное давление PN, МПа 1,0 0,63
Давление регулируемой среды PN, МПа 1,6

Максимальный перепад давления на регулирующем клапане PN, МПа

0,6 0,4
Масса регуляторов, кг 7 9,5 14,5 22 40
Погрешность установки по шкале настройки, °С ±3

Пример записи регулятора при его заказе: регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м: «ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81».

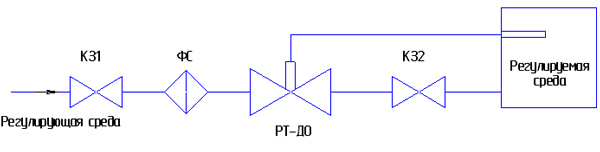

Схема включения регулятора РТ-ДО

Схема включения регулятора РТ-ДО

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные;

РТ-ДО – регулятор температуры.

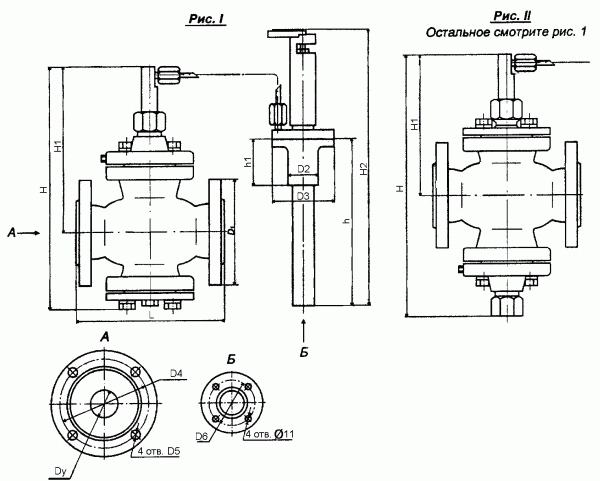

Габаритные и присоединительные размеры регуляторов РТ-ДО(ДЗ).

Габаритные и присоединительные размеры регуляторов РТ-ДО(ДЗ).

Обозначение

Рис.

Dy

D1

D2

D3

D4

D5

D6

H

H1

H2

h

h1

L, мм

размеры мм, не более

РТ-ДО-15

I

15

95

34

80

65

14

65

265

195

470

270

64

130±1,0

РТ-ДЗ-15

I I

265

180

РТ-ДО-25

I

25

115

85

285

205

160±1,0

РТ-ДЗ-25

I I

295

155

РТ-ДО-40

I

40

145

110

325

225

200±1,0

РТ-ДЗ-40

I I

335

185

РТ-ДО-50

I

50

160

53

100

125

18

80

430

315

690

490

80

230±1,0

РТ-ДЗ-50

I I

440

255

РТ-ДО-80

I

80

185

150

500

355

310±2,0

РТ-ДЗ-80

I I

510

285

Имеется разрешение Ростехнадзора; сертификат соответствия Госстандарта России ; санитарно – эпидемиологическое заключение, разрешающее применять в хозяйственно – питьевом водоснабжении.
