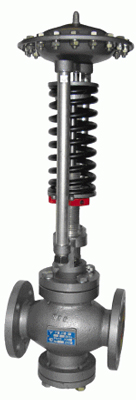

Регулятор расхода и давления прямого действия РР-РД

Назначение.
Регуляторы давления РД-НО(НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Выпускаются по СНИЦ.423117.013ТУ Присоединительные размеры фланцев по ГОСТ 12815-80.

Цена на регулятор расхода и давления прямого действия РР-РД

Варианты исполнения регуляторов давления:РД-НО – регулирование давления «после себя»,РД-НЗ – регулирование давления «до себя».

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Технические характеристики

Диаметры условного прохода DN, мм	25	32	40	50	80	100
Диапазоны настройки регулируемого давления, МПа	0,04-0,16; 0,1-0,4; 0,16-0,63
Условная пропускная способность, КN, м?/ч	6,3	10	16,0	25,0	60,0	80
Условное давление PN, МПа	1,6
Зона пропорциональности, не более	20% от верхнего предела настройки
Зона нечувствительности, не более	4 % от верхнего предела настройки
Допустимая протечка в % от КN, не более	0,1
Температура регулируемой среды, °C	от 0 до + 180
Масса регуляторов, кг, не более	23,5	26	28,5	34,5	56	58

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,4) МПа: «ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,4) МПа – СНИЦ.423117.013 ТУ».

То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3: «ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,4) МПа Т3 – СНИЦ.423117.013 ТУ».

Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3 для поставки на экспорт: «ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) на Т3 экспорт – СНИЦ.423117.013 ТУ».

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры регулятора давления РР-РД

Размеры, мм
Dy	H	H1	D1	D2	D3	D4	L	B	B1
25	645	445	115	68	85	14	160	310	280
32	655	455	135	78	100	18	180
40	690	465	145	88	110		200
50	720	495	160	102	125		230
80	800	535	195	133	160		310
100	850	535	215	158	180		350

Принципиальные схемы включения регуляторов

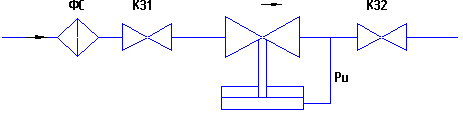

А) РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

Принципиальные схемы включения регуляторов

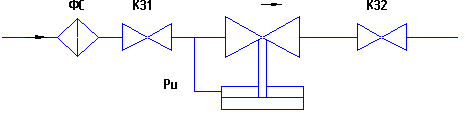

Б) РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

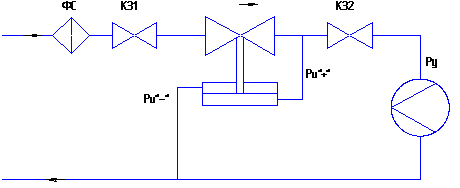

В) РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные

РУ – расходное устройство;

Pu – импульсное давление.

Изделие подлежит обязательной сертификации.

Имеется разрешение Ростехнадзора ; сертификат соответствия Госстандарта России; санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении.
