Регулятор температуры дистанционный РТС-ДО(ДЗ)

 Регулятор температуры дистанционный РТС-ДО(ДЗ)

Назначение.
Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.

Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.



            Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода,  ответными приварными стальными фланцами, корпусные детали возможно  изготовить из стали 35 или 12Х18Н10Т.

 Цена на pегулятор температуры дистанционный РТС-ДО(ДЗ)

Технические характеристики

Температура фиксированной настройки,   ± 2° С          55,60,65,70,75,80,85

Зона пропорциональности, °C, не более                       10

Зона нечувствительности, °C, не более                         3

Постоянная времени, с, не более                                   100

Диаметр условного прохода DN, мм                               25,40,50,80

Условная пропускная способность,   KN, м?/ч                6,3 ; 12,5; 25 ; 60

Условное давление PN, МПа                                           1

Относительная протечка, % от KN:

        - по каналу С не более          1

        - по каналу В не более          2,5

Присоединение фланцевое по ГОСТ 12815-80.



1 – прокладка; 2 – пружина; 3 – клапан; 4 – корпус; 5 – упор; 6 – гильза; 7 – датчик ТД6М; 8 – шток; 9 – крепежные болты; 10 – крышка.

Обозначение

Dy, мм

D,   мм

D1, мм

D2, мм

L,    мм

H,   мм

H1, мм

Масса, кг

СНИЦ.423. 117. 020

25

68

85

115

160

292

168

9,28

01

40

88

110

145

200

325

175

12,4

02

50

102

125

160

230

425

245

22,9

03

80

128

150

185

310

470

260

47,4

Принципиальные схемы включения регуляторов

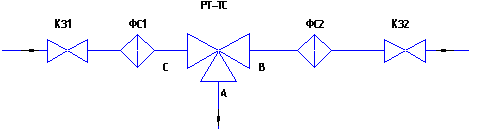

а) Со смешиванием потоков

ФС1, ФС2 – фильтры сетчатые;

К31, К32 – клапаны запорные;

А - выход смешанной воды;

В- вход горячей воды;

С- вход обратной (холодной) воды.

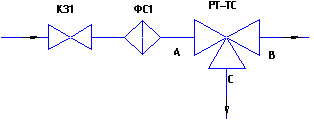

б) С разделением потоков

ФС1 – фильтры сетчатые;

К31 – клапаны запорные;

А - вход воды;

В- выход воды ниже температуры настройки датчика;

С- выход воды выше температуры настройки датчика.

            Пример записи обозначения регулятора температуры смесительного с условным проходом 25 мм, величиной фиксированной настройки 60°C: «Регулятор температуры РТ-ТС-25-60 СНИЦ 423117.020-99».

При необходимости замены датчиков, датчики можно заказать отдельно. В состав прибора РТ-ТС DN 25, 40 входит 1 датчик ТД6М, а в DN 50, 80 – 2 датчика ТД6М.

Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».

Имеется лицензия Госгортехнадзора России на изготовление; разрешение Госгортехнадзора России на применение; сертификат соответствия Госстандарта России, санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении.
