Особенности в конструкции измерительной части теплосчетчика Карат-компакт
Основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в
многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции теплосчетчика Карат-компакт магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.
Высококачественные немецкие комплектующие теплосчетчика Карат-компакт - залог достойного качества при выгодной цене. В производстве теплосчетчиков КАРАТ-Компакт используются детали, изготовленные с применением современной
техники литья под давлением, износо- и коррозионностойких материалов, что дает высокую эксплуатационную надежность.
При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.
Архивы Карат-компакта включают интегральный архив с момента включения и помесячные архивы за 18 месяцев
Способы доступа к данным вычислителя теплосчетчика Карат-компакт:
- наглядная и функциональная индикация;
- встроенный оптический интерфейс, приспособленный для мобильного учета данных посредством ноутбука;
- импульсный выход (по заказу) или M-bus (по заказу), предусматривающие возможность дистанционного
(централизованного) считывания данных;
- при помощи пульта переноса данных Луч-МК
Технические характеристики теплосчетчика Карат-компакт
| Наименование характеристики |
Значение |
| Размер присоединения, мм |
15 |
15 |
20 |
| Номинальный расход, куб. м/час |
0,6 |
1,5 |
2,5 |
| Максимальный расход, куб. м/час |
1,2 |
3,0 |
5,0 |
| Переходный расход, куб. м/час |
0,06 |
0,15 |
0,25 |
| Минимальный расход, куб. м/час |
0,024 |
0,06 |
0,1 |
| Длина проточной части с резьбовыми
присоединителями, мм |
190 |
30 |
| Температурный диапазон вычислителя, °С |
от 1 до130 |
| Температурный диапазон преобразователя расхода,
°С |
от 15 до 90 |
| Тип термопреобразователя |
Pt500 |
| Температурный диапазон датчика температуры,
°С |
от 0 до 130 |
| Максимальное давление, МПа |
1,6 |
| Срок службы элемента питания, лет |
не менее 6 |
| Питание |
автономное |
| Межповерочный интервал, лет |
5 |
Производятся несколько вариантов теплосчетчиков
КАРАТ-Компакт.
- Для установки в обратный трубопровод:
| Ду, мм |
15 |
15 |
20 |
| Номинальный расход, м3/ час |
0,6 |
1,5 |
2,5 |
- Для установки в подающий трубопровод:
| Ду, мм |
15 |
15 |
20 |
| Номинальный расход, м3/ час |
0,6 |
1,5 |
2,5 |

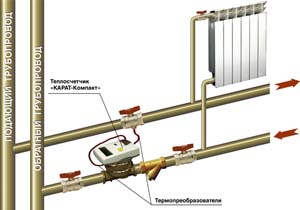

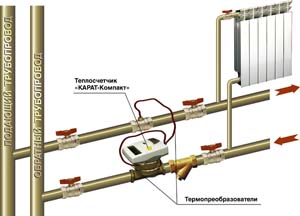

Монтаж теплосчетчика
КАРАТ-Компакт в обратный трубопровод.
 |
 |
| Термопреобразователь установлен в
тройник |
Термопреобразователь установлен в
специальный шаровый кран с отверстием под
термопреобразователь |
|
