Регулятор температуры РТПД

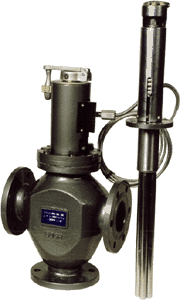

Регулятор температуры РТПД

Назначение.
Предназначен для регулирования температуры в системах охлаждения и смазки дизельных установок, газовых двигателей и газомотокомпрессоров.

Терморегуляторы являются комплектующими изделиями для стационарных судовых и промышленных дизелей и т. п.

Регуляторы выпускаются по ТУ25-02.091620-78

Терморегулятор имеет аварийное ручное управление.

Регулируемая среда –вода пресная, масла дизельные, антифризы, забортная вода. Код ОКП 42 1881.

Пример обозначения терморегулятора с условным проходом 125 мм, пределами настройки 35 и 60°С, длиной капилляра 6 м приего заказе и в документации другой продукции, в которой он может быть применен: «Терморегулятор РТПД-125(35-60)-6 ТУ 25-02.091620-78».

 Цена на pегулятор температуры РТПД

Технические характеристики
Наименование Тип регулятора
РТПД-65 РТПД-80 РТПД-100 РТПД-125 РТПД-150

Диаметр условного прохода DN, мм

65 80 100 125 150

Условная пропускная способность КN ± 10%,,м?/ч

40 100 160 250 400
Ход клапана, мм 7,5 7,5 8 11 12

Условное давление PN, МПа

1,0
Диапазоны настройки, °C 35-60; 60-85; 85-110
Длина дистанционной связи, м 2,5; 4,0; 6,0; 10,0
Зона пропорциональности, °C, не более 10
Постоянная времени, с, не более 60
Зона нечувствительности,°C, не более 1
Масса, кг, не более 32 40 52 80 95

Габаритные и присоединительные размеры

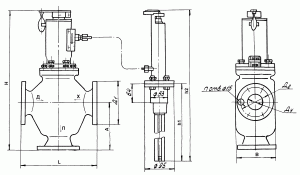

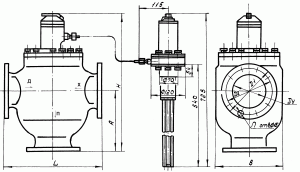

Рис. 1. Терморегуляторы РТПД-65; РТПД-80; РТПД-100 Рис. 2. Терморегуляторы РТПД-125; РТПД-150


Д –дизель; Х – холодильник; П – перепуск

Обозначение



Габаритные и присоединительные размеры, мм



Ду

Н

L

A

B

Д1

Д2

n

РТПД-65

65

462

250

157

146

155

123

6

РТПД-80

80

482

300

172

183

170

138

8

РТПД-100

100

512

310

202

216

190

158

8

РТПД-125

125

535

360

240

265

215

183

10

РТПД-150

150

575

430

280

296

240

203

12

Пределы настройки

Размеры, мм

h1

h2

35-60

390

635

60-85

530

775

85-110

490

735
