Область применения

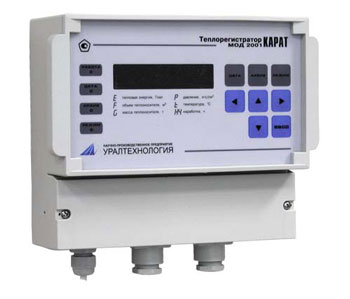

Теплорегистратор КАРАТ обеспечивает измерения и учет количества теплоты и параметров теплоносителя в системах теплоснабжения практически любой конфигурации, содержащих до 5-ти трубопроводов включительно.
Применяется для построения:
-
узлов учета количества теплоты в индивидуальных и центральных теплопунктах;
-
информационно-измерительных систем;
-
системы учета и управления использованием энергоресурсов на промышленных предприятиях и объектах жилищно-коммунального хозяйства.
Модификации
Теплорегистратор КАРАТ выпускается в двух модификациях:
Технические характеристики
КАРАТ работает практически с любыми измерительными преобразователями расхода, температуры и давления, имеющими стандартизованный токовый, частотный или числоимпульсный выход, а также с термопреобразователями сопротивления.
Прибор имеет 8 аналоговых входов и 5 цифровых.
Все необходимые настройки могут быть выполнены персоналом проектно-монтажной организации заранее или непосредственно при пусконаладке узла учета.
| Характеристика |
Значение |
| Габаритные размеры прибора, не более, мм |
233x184x95 |
| Масса прибора, не более, кг |
2,0 |
| Мощность, потребляемая прибором не привышает, Вт |
15 |
Питание от сети переменного тока с напряжением, В
и частотой, Гц |
187...242
50±1 |
| Время обновления расчетной информации, сек |
2 |
| Средняя наработка на отказ, не менее , ч |
120 000 |
| Средний срок службы, не менее, лет |
10 |
| Межповерочный интервал, года |
3 |
Устойчивость теплорегистратора к внешним воздействиям соответствует группам исполнения В2 (температура и влажность) и N2 (вибропрочность) по классификации ГОСТ 12997.
Теплорегистратор устойчив к воздействию внешнего магнитного поля напряженностью 400 A/м, образованного переменным током частотой 50 Гц.
Метрологические характеристики
Погрешности измерения электрических сигналов
| Сигнал |
Диапазон |
Погрешность |
| Ток |
1-20 мА |
?i=[0,075+0,02(20/Ix-1)]%, где Ix - измеряемый ток, мА; |
| Сопротивление (подключение по 4х-проводной схеме) |
20-30 Ом |
?r=[0,05+0,012(300/Rx-1)]%, где Rx - измеряемое сопротивление, Ом; |
| Частота |
до 3000 Гц |
не более 0,1% |
Сравнение технических характеристик конструктивных особенностей приборов учета линии КАРАТ
| Характеристика |
КАРАТ 2001 И
КАРАТ 2001-01 |
КАРАТ-М-110 |
КАРАТ-011 |
| Количество аналоговых входов (измерение токового сигнала или сопротивления) |
8 |
8 |
8 |
| Количество цифровых входов (измерение частоты или количества импульсов) |
5 (измерение количества импульсов до 5 Гц, с зашитой от дребезга) |
5 (измерение количества импульсов до 3000 Гц, с зашитой от дребезга до 5Гц) |
| Программируемый телеметрический выход |
Нет |
1 |
1 |
| Измеряемые среды |
вода и некоммерческий учет перегретого пара |
вода, водяной пар,
природный газ,
технический газ
и эл.энергия |
вода |
| Погрешность из измерения температуры |
0,01% при 0<200°с
0,7% при -50<0°с< /> |
0,01 % при -50<600°с< /> |
0,01 % при -50<200°с< /> |
| Глубина архивных данных: |
-почасовой архив
-посуточный архив
-помесячный архив |
192 часа
62 сутки
12 мес |
240 часов
62 сутки
12 мес |
240 часов
62 сутки
12 мес |
| Регистрация нештатныхситуаций (НС): |
- суммарное времени действия НС по параметрам;
- причина НС;
- значение параметра во время НС;
- общее время действия всех НС |
+
+
-
- |
+
+
+
+ |
+
+
+
+ |
| Информация о пропадании питания |
доступна только с табло прибора |
доступна как с табло прибора, так с канала передачи данных |
| Подключение пульта переноса данных ЛУЧ-МК |
только с помощью розетки ЛКП |
как с помощью розетки ЛКП, так и разъема на корпусе прибора |
| Использование в составе автоматизированных систем сбора данных |
прибор передает данные на всю глубину архивов |
количество и размер передаваемых данных определяется при запросе |
| Архивирование накопленных данных |
1 подсистема учета max 16 параметров |
4 независимых подсистем учета - max по 8 параметров в каждой |
| Архивирование измеренных значений параметров за короткие интервалы времени |
нет |
оперативный архив с переменным шагом интегрирования от 5 минут до 4 часов |
Комплектация
Теплорегистратор КАРАТ поддерживает работу с измерительными преобразователями следующих типов:
- расхода теплоносителя, имеющие токовый выход по ГОСТ 26.011 (0-5 мА, 0-20 мА или 4-20 мА);
- частотный импульсный выход (частота следования импульсов до 3 кГц);
- числоимпульсный выход (частота следования импульсов до 5 кГц);
- перепада давления на диафрагмах с угловым отбором давления по ГОСТ 8.563 и токовым выходом по ГОСТ 26.011 (0-5 мА, 0-20 мА или 4-20 мА);
- абсолютного и избыточного давления, имеющие выходные сигналы следующего типа:
- токовый выход по ГОСТ 26.011 (0-5 мА, 0-20 мА или 4-20 мА);
- частотный импульсный выход (частота следования импульсов до 3 кГц);
- температуры, имеющие выходные сигналы следующего типа: токовый выход по ГОСТ 26.011 (0-5 мА, 0-20 мА или 4-20 мА);
- частотный импульсный выход (частота следования импульсов до 3 кГц); выход сопротивления по ГОСТ 6651 (характеристики 50М и 100М с W100=1,426 и W100=1,428; 50П и 100П с W100=1,391 и W100=1,385.
Возможна точная настройка прибора на конкретное термосопротивление.
Сбор и перенос данных
Коммуникационные возможности прибора позволяют строить на его основе территориально распределенные системы учета энергоресурсов:
- вывод данных на удаленный компьютер при помощи контроллеров КМ,
- печать на принтере без использования компьютера (контроллер КСП),
- считывание информации с помощью пульта переноса данных ЛУЧ-МК.
КАРАТ сигнализирует об ошибках, допущенных персоналом проектно-монтажной организации при его пусконаладке, об отказах измерительных преобразователей, о внережимных ситуациях в системах теплоснабжения.
Сертификация
ТУ 4217-001-32277111-2005
Сертификат об утверждении типа средств измерений RU.C.32.005.A №22414 от 12.12.2005 г. зарегистрирован под № 30485-05 в Государственном реестре средств измерений РФ.
Экспертное заключение Госэнергонадзора №120-ТВ от 21.02.2001 г.
|
Настройка на любую схему теплоснабжения;
