Сварные кожухопластинчатые теплообменники GEAShell совмещают в себе все преимущества пластинчатого и кожухотрубного теплообменников и является надёжным, компактным устройством без уплотнений. Они характеризуются высоким коэффициентом теплопередачи и хорошей стойкостью к высоким температурам (до 900°С) и давлениям (до 140 бар).

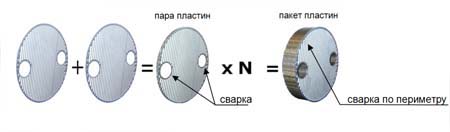

Сердцевиной кожухопластинчатого теплообменника (КПТ) является полностью сварной пакет пластин, помещённый во внешний кожух. Пластины сначала свариваются попарно между собой в портах, а затем по периметру в пакет, который затем помещается в цилиндрический кожух.
Одна среда входит и выходит через присоединительные патрубки сварного пакета пластин. Эти патрубки вварены в крышку кожуха (поток по стороне пластин).
Другая среда входит через присоединительный патрубок, расположенный на цилиндрической поверхности кожуха, направляется в каналы между пластинами при помощи периферийных металлических направляющих и выходит через выходной патрубок (поток по стороне кожуха).

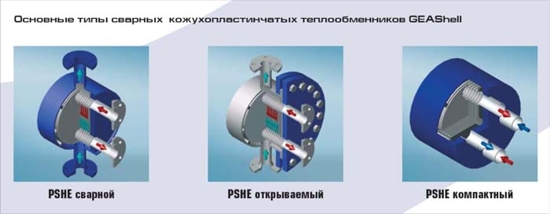

Конструкция может быть полностью сварной или в отдельных случаях, при одноходовом варианте по стороне пластин, со съемной крышкой, что позволяет вынимать пакет пластин для осмотра и чистки. Кроме того, возможно компактное исполнение – в этом случае входной и выходной патрубок кожуха располагаются на передней крышке теплообменника.
Технические характеристики паяного пластинчатого теплообменника серии GBS, GBE
Типоразмер |
Диаметр пластин (мм) |
Типы теплообменников |
Размеры присоединений |
PSHE |
PSHE droplet separator |
PRHE |
Сторона пластин |
Сторона кожуха |
2 |
190 |
x |
x |
|
25 |
20-80 |
3 |
300 |
x |
x |
|
50 |
25-250 |
4 |
440 |
x |
x |
|
80 |
25-300 |
5 |
556 |
x |
x |
|
100 |
25-350 |
7 |
740 |
x |
x |
|
150 |
25-500 |
9 |
998 |
x |
x |
|
200 |
25-700 |
12 |
1210 |
x |
x |
x |
200 |
25-1000
200-600* |
14 |
1358 |
x |
x |
|
300 |
25-1000 |
Максимальная площадь теплообмена, м2/ед. |
2000 |
2000 |
500 |
|
|
Толщина гофрированных пластин:
- - для расчетного давления 16 или 25 бар: 0,7 мм
- - для расчетного давления 40 или 60 бар: 0,8 мм
- - для больших давлений: 1,0 мм
Общие рабочие параметры
- Максимальная мощность до 100 MВт
- Рабочая температура от - 200 °C до 600 °C
- Максимально допустимая температура до 900 °C
- Рабочее давление - 16, 25, 40, 100 бар
- Максимально допустимое давление до 140 бар
Основные применения кожухопластинчатых теплообменников
- в химической и нефтехимической промышленности;
- в холодильной технике (каскады);
- в теплоэнергетике (паровые конденсаторы.
Применяемые среды
- жидкость/жидкость;
- газ/жидкость;
- газ/газ.
Основные варианты исполнения:
- каскадные системы;
- конденсаторы;
- DX-испарители;
- испаритель/сепаратор;
- испарители затопляемого типа;
- сетевые водонагреватели;
- маслонагреватели/охладители;
- cистемы аммиачной адсорбции.
