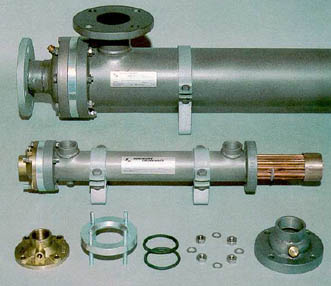

Кожухотрубные теплообменники МАШИМПЭКС предназначены для нагрева или охлаждения, испарения или конденсации различных жидких и парообразных сред в различных технологических процессах.
Высокая эффективность
Благодаря внедрению результатов современных исследований, новейших опытно-конструкторских разработок и передовых технологий изготовления в кожухотрубных теплообменниках GEA Renzmann & Grunewald достигнуты более высокая эффективность теплообмена при тех же габаритных размерах, большая надежность и гибкость в применении, эксплуатации и обслуживании этих аппаратов.
Специальные технологии и способы сварки позволили увеличить удельную мощность теплопередачи теплообменников на 20% по сравнению с обычными кожухотрубными теплообменниками. Следствием этого является компактность и малый объем теплообменников GEA Renzmann & Grunewald.
Преимущества
- Надежность
- Высокая эффективность
- Компактность
- Широкий спектр применений
Широкий типоразмерный ряд компактных теплообменников и их конструкционные особенности могут полностью удовлетворить практически любые требования заказчиков. Гибкость в выборе необходимой конструкции кожухотрубных теплообменников допускает возможность решения задач теплообмена между различными средами в условиях ограниченного пространства, а также удобство их присоединения.
Конструкция компактных теплообменников допускает их установку в вертикальном, горизонтальном рабочем положении и легкость их интеграции как с вновь проектируемыми, так и с существующими технологическими системами.
Технические характеристики:
Давление / температура:
Сторона труб: 16 бар / 130°С
Сторона кожуха: 10 бар / 130°С
Теплообменники для более высоких рабочих давлений и температур - по запросу.
Материалы:
Теплообменные трубы: Нерж. сталь 1.4541, SF-Cu, CuNi10Fe, CuZn37, Cu20Al
Трубные плиты: Нерж. сталь 1.4541, CuNi10Fe
Патрубки: Нерж. сталь 1.4541
Кожух: Нерж. сталь 1.4541
Фланцы кожуха: Нерж. сталь 1.4541
Уплотнения : Perbunan, Vitonon, AFLAS ®

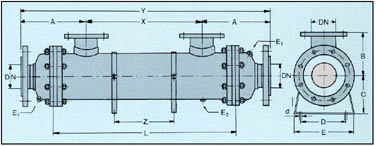

Пример изготовления компактных кожухотрубных теплообменников:
Изготовление из нержавеющей стали
Тип |
Диаметр DN |
A |
B |
C |
D |
E |
E1 |
E2 |
d |
L min |
L max |
X |
Y |
Z |
KM 050 |
R1" |
115 |
50 |
65 |
60 |
100 |
R1/4" |
R1/4" |
8 |
400 |
1500 |
L-75 |
L+155 |
L-200 |
KM 065 |
R1 1/2" |
135 |
62,5 |
75 |
75 |
115 |
R1/4" |
R1/4" |
8 |
500 |
1500 |
L-105 |
L+165 |
L-250 |
KM 100 |
DN 50 |
197,5 |
130 |
100 |
115 |
170 |
R1/4" |
R1/4" |
10 |
800 |
2000 |
L-130 |
L+265 |
L-270 |
KM 125 |
DN 65 |
222 |
150 |
110 |
135 |
185 |
R1/4" |
R1/4" |
10 |
800 |
2500 |
L-155 |
L+289 |
L-340 |
KM 150 |
DN 80 |
250 |
175 |
125 |
170 |
220 |
R1/4" |
R1/4" |
10 |
800 |
6000 |
L-180 |
L+320 |
L-370 |
KM 200 |
DN 100 |
266 |
200 |
165 |
220 |
300 |
R1/4" |
R3/8" |
12 |
800 |
6000 |
L-225 |
L+327 |
L-500 |
KM 250 |
DN 150 |
326 |
230 |
200 |
275 |
360 |
R3/8" |
R3/8" |
14 |
800 |
6000 |
L-305 |
L+327 |
L-500 |
KM 300 |
DN 150 |
361 |
250 |
230 |
325 |
410 |
R3/8" |
R3/8" |
14 |
800 |
6000 |
L-340 |
L+382 |
L-650 |
Изготовление из цветных металлов
| Тип |
Диаметр DN |
A |
B |
C |
D |
E |
E1 |
E2 |
d |
L min |
L max |
X |
Y |
Z |
| KM 050 |
R1" |
100 |
50 |
65 |
60 |
100 |
R1/8" |
R1/4" |
8 |
400 |
1500 |
L-75 |
L+125 |
L-200 |
| KM 065 |
R1 1/2" |
115 |
62,5 |
75 |
75 |
115 |
R1/8" |
R1/4" |
8 |
500 |
1500 |
L-105 |
L+125 |
L-250 |
| KM 100 |
DN 50 |
122,5 |
130 |
100 |
115 |
170 |
R1/4" |
R1/4" |
10 |
800 |
2000 |
L-130 |
L+115 |
L-270 |
| KM 125 |
DN 65 |
142,5 |
150 |
110 |
135 |
185 |
R1/4" |
R1/4" |
10 |
800 |
2500 |
L-155 |
L+130 |
L-340 |
| KM 150 |
DN 80 |
165 |
175 |
125 |
170 |
220 |
R1/4" |
R1/4" |
10 |
1000 |
3000 |
L-180 |
L+150 |
L-370 |
| KM 200 |
DN 100 |
216 |
200 |
165 |
220 |
300 |
R1/4" |
R3/8" |
12 |
1000 |
3000 |
L-225 |
L+207 |
L-500 |
| KM 250 |
DN 150 |
256 |
230 |
200 |
275 |
360 |
R3/8" |
R3/8" |
14 |
1000 |
3000 |
L-305 |
L+207 |
L-500 |
Области применения:
- Химическая промышленность
- Нефтехимическая промышленность
- Пищевая промышленность
- Целлюлозно-бумажная промышленность
|
- Холодильная техника
- Компрессорные станции
- Энергетика и машиностроение
|
Функциональные возможности:
• Водяные охладители газов
• Водо-водяные охладители
• Масляно-водяные охладители
• Подогреватели
• Конденсаторы и испарители для всех типов химических веществ и химических процессов
• Охладители машин и механизмов
• Масляные охладители гидравлических систем
• Масляные или водяные охладители силовых установок
• В холодильных установках и системах кондиционирования воздуха
 опросный лист теплообменника Машимпэкс (doc 61 Kb)
|
