Кожухотрубные теплообменники с витыми трубками.

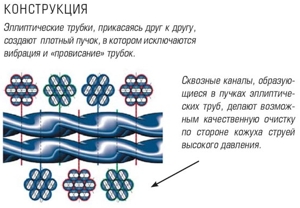

Технология витых трубок (Twisted tube) компании Koch Heat Transfer позволяет создать оборудование на основе стандартных кожухотрубных теплообменников с характеристиками, на порядок лучшими стандартных. Трубки для трубного пучка закручиваются на специальном аппарате, что позволяет создать завихряющийся поток в теплообменнике и прикреплять трубки друг к другу через каждый дюйм. Это позволяет увеличить число трубок по сравнению с обычным кожухотрубным теплообменником на 40% при одинаковом размере кожуха и устранить механические вибрации.
Преимущества ТО с витыми трубками перед обычными КЖТТО:
- улучшенные термодинамические характеристики;
- организация противотока теплообменивающихся сред;
- низкие потери давления;
- снижение загрязняемости и улучшенная очищаемость;
- устранение вибрации;
- отсутствие диафрагм.
Витые трубки могут использоваться как в составе нового оборудования, так и при модернизации старых КЖТТО. В этом случае сохраняется кожух и подводка труб. При этом специальные конструкции кожуха позволяют организовать в такой системе противоток теплообменивающихся сред при сохранении расположения входов.

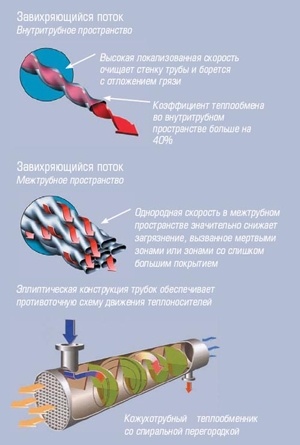

Кожухотрубные теплообменники со спиральной перегородкой
В основе этой технологии тот же принцип, что и в технологии витых трубок – создание завихряющегося потока. Однако в этом типе теплообменников используются обычные трубки, а в качестве разделителей потока используется специальная перегородка, завихряющая поток. Это позволяет применять их для высоких давлений. Преимуществами теплообменников со спиральной перегородкой перед обычными кожухотрубными теплообменниками являются: - уменьшенное загрязнение кожуха; - улучшенный теплообмен в межтрубном пространстве; - низкие потери давления в межтрубном пространстве; - снижение вибрации; - лучшее распределение двухфазного потока; - увеличенный срок службы.
Системы закрытия Breech Lock и Taper Lock для теплообменников с трубным пучком высокого давления
Предлагаемые инновационные системы закрытия для кожухотрубных теплообменников большого давления (до 1000 атм.) позволяют решить многие проблемы использования стандартных систем.
Breech Lock
Преимущества Breech Lock перед стандартными системами закрытия:
- чрезвычайно надежное закрытие;
- распределение нагрузок на все части конструкции;
- возможность выполнять затяжку внутренних уплотнений во время работы;
- простота монтажа-демонтажа для выполнения осмотра и очистки;
- отсутствие необходимости выполнения надрезов при демонтажа и сварочных работ при монтаже;
- отсутствие резьбовых соединений в поковках и наплавках;
- сжатие уплотнений при помощи болтов небольших размеров упрощает монтаж.
Применение Breech Lock:
- системы гидрокрекинга и гидроочистки;
- системы синтеза аммиака;
- системы сжижения газа;
- другое оборудование высокого давления, где требуется частое вскрытие теплообменника.
Taper Lock
В основе этой системы закрытия лежит специальная конструкция, позволяющая использовать давление сред в теплообменнике для сжатия уплотнений, тогда как при использовании стандартной конструкции давление «отрывает» уплотнение.
Преимущества Taper Lock перед стандартными системами закрытия:
- давление до 1000 атм;
- простота замены и низкая необходимость в сервисе;
- кольца или уплотнения являются самовыравнивающимися;
- кольца или уплотнения можно использовать несколько раз;
- высокий допуск несоосности – до 20 по оси;
- компактная конструкция.
