Улучшенные технические характеристики, более широкий спектр применения, простота технического обслуживания при минимальной стоимости – все это пластинчатые теплообменники Машимпэкс серии NT.
Оптимизированная конфигурация профиля и гофров пластин позволяет достичь большей мощности теплообмена при меньшей площади теплопередачи за счет более равномерного распределения потоков по всей ширине пластины. Естественно, что это значительно удешевляет новые теплообменники серии NT.
Серия пластин NT расширяет сферу применения теплообменников. Большое разнообразие пластин позволяет более гибко и эффективно использовать пластинчатые теплообменники в различных технологических процессах.
Применение нового типа фиксации уплотнений и новой специальной конструкции пластин упрощает и ускоряет обслуживание, а также гарантирует точную фиксацию уплотнений и самопозиционирование пакета пластин.
Широкий выбор размеров и профилей пластин серии NT обеспечивает оптимальную теплопередачу и минимальные потери давления в теплообменниках серии NT.
Конструктивные особенности теплообменника Машимпэкс NT

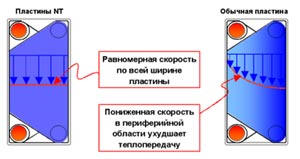

Конструкция OptiWave
Оптимизированная конфигурация профиля и гофров пластин обеспечивает идеально равномерное распределение жидкости по всей ширине пластин. Как следствие – реализация наивысшей мощности теплообмена при минимальной потере давления.
 Технология AutoLoc
В новой серии NT реализована система самопозиционирования пластин. Применение этой технологии существенно облегчает и упрощает сборку теплообменников:
• При сборке в пакет пластины автоматически выравниваются и самопозиционируются.
• Исключается неправильная сборка пакета пластин, что способствует продлению срока службы уплотнений.
 Технология EcoLock
Новые неклеевые уплотнения системы ECO-LOC гарантируют быструю и несложную замену уплотнений.
Технические характеристики теплообменника
Модель |
Длина (мм) |
Исходные данные: |
Рамы: |
Материалы пластин: |
Материалы уплотнений: |
NT 50 T |
по запросу |
фланцевое соединение DN50, максимальный расход 40 м3/ч |
Серия CD (компакт. вариант: 6,10,16 бар) |
Серия В (увеличен. вариант: 6,10,16,25 бар) |
Нерж. сталь 1.4401 (AISI 316); титан |
Нитрилкаучук (NBR);
Этилен-пропиленовый каучук (EPDM);
Витон (VITON) |
NT 50 M |
NT 50 X |
NT 100 T |
845-1440 |
фланцевое соединение DN100, максимальный расход 190 м3/ч |
NT 100 M |
NT100 X |
NT 150 S |
995-2040 |
Ширина 540 мм, фланцевое соединение DN150,
максимальный расход 350 м3/ч |
NT 150 L |
NT 250 S |
2390 |
Ширина 745 мм,
фланцевое соединение DN250,
максимальный расход 900 м3/ч |
NT 250 L |
3290 |
NT 350 S |
по запросу |
фланцевое соединение DN350, максимальный расход 1900 м3/ч |
NT 350 M |
NT 350 L |
Благодаря большому разнообразию пластин пластинчатые теплообменники нашли применение во многих отраслях промышленности:
| энергетика;
отопление, вентиляция, кондиционирование;
холодильная техника;
судостроение;
машиностроение;
металлургия;
автомобилестроение; |
химическая и нефтехимическая промышленность;
текстильная промышленность;
пищевая промышленность;
сахарная промышленность;
фармацевтическая промышленность;
целлюлозно-бумажная промышленность;
судостроение.
|
