Назначение и область применения :
Счетчик предназначен для учета активной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
Интерфейс связи RS-485 или оптический порт и программируемые импульсные выходы позволяют использовать электросчетчик в составе любых автоматизированных систем учета (АСКУЭ).
Нормативно-правовое обеспечение :
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.111 ТУ
Сертификат соответствия РОСС RU.АЯ74.В13399
Сертификат об утверждении типа средств измерений RU.C.34.011.A №26081
Технические особенности электросчетчика :
- Жидкокристаллический индикатор (ЖКИ) или электромеханическое отсчетное устройство (ОУ), защищенное от электромагнитных воздействий
- Внутренний тарификатор на два тарифа (электросчетчики с ОУ) или четыре тарифа (электросчетчики с ЖКИ)
- 9 тарифных зон
- 12 сезонов
- Интерфейс связи RS-485 или оптопорт
- Точность хода 0,5 сек/сут
- Тарифное расписание на каждый день недели каждого месяца и праздничные дни каждого месяца
- Энергонезависимая память
- Программируемый импульсный выход (пять режимов)
- В качестве датчика тока используется токовый трансформатор, комбинированный датчик
- Светодиодная индикация действующего тарифа у счетчиков электроэнергии с отсчетным устройством
- Скорость обмена - до 115200 бод по RS-485 и 9600 бод по оптопорту
- Возможность задания лимита мощности с функцией контроля при превышении установленного лимита
- SMD-монтаж
- Возможность подключения внешнего резервного источника питания 9В для снятия показаний при отсутствии 230В
- Имеются модели со встроенными GSM-модемом или радиомодемом.
Функциональные возможности электросчетчика :
Регистрация и хранение учтенной электрической электроэнергии и максимальной мощности каждого получаса.
Счетчик электроэнергии сохраняет в энергонезависимой памяти количество учтенной энергии:
- значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значение учтенной активной элеткроэнергии на начало каждого месяца по всем тарифам;
- значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам
- значение мгновенной мощности нагрузки;
- регистрацию и хранение времени включения/отключения питания на зажимы электросчетчика.
Счетчик электроэнергии имеет возможность перепрограммирования через интерфейс RS-485 и оптопорт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля, адреса.
Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели или праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение/запрет автоматического перехода с «летнего» времени на «зимнее», и наоборот;
- переключение импульсного выхода для поверки счетчика электроэнергии или для контроля электропотребления с возможностью формирования сигнала на отключение.
Счетчик электроэнергии с ЖКИ обеспечивает отображение информации не только об энергопотреблении по каждому из четырех тарифов, но и о текущей дате, текущем времени суток, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.
Технические характеристики электросчетчика :
Наименование величин |
Значение |
Номинальное напряжение, В |
3х230/400 |
3х(120-230)/(208-400) |
Рабочий диапазон, В |
от 198 до 253 |
от 108 до 256 |
Расширеннный диапазон, В |
от 160 до 265 |
от 96 до 265 |
Предельный диапазон, В |
от 0 до 265 |
Номинальная сила тока, А |
5 |
10 |
Максимальная сила тока, А |
7,5; 50; |
100 |
Класс точности |
1 |
Частота сети, Гц |
50 ± 2,5 |
Чувствительность, А |
0,01; 0,02; 0,04 |
Количество тарифов |
2 или 4 |
Полная потребляемая мощность, В·А |
не более 7,5 |
не более 1,5 |
Активная потребляемая мощность, Вт |
не более 1,6 |
не более 0,7 |
Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч |
5000 (100000); 500 (10000)
|
Установленный и предельный диапазон рабочих температур, °С |
от –20 до +55, от –40 до +55 |
Средняя наработка счетчика электроэнергии на отказ, ч |
88000 |
Межповерочный интервал, лет |
10 |
Средний срок службы до капитального ремонта, лет |
30 |
Габаритные размеры, мм:
для электросчетчиков с ОУ
для электросчетчиков с ЖКИ |
325х170х70
325х170х77
|
Масса счетчика электроэнергии, кг |
не более 1,5 |

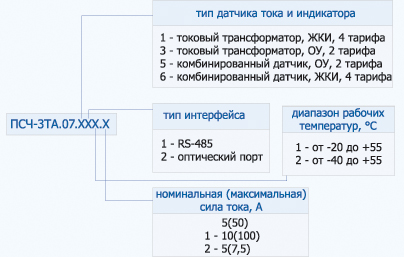

Варианты исполнений электросчетчика :
