Назначение и область применения :
Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).
Счетчики электроэнергии имеют модификации отличающиеся температурным диапазоном, вариантом индикации: электромеханическим устройством отсчетным (УО) или жидкокристаллическим индикатором (ЖКИ), типом подключаемого к сети токового измерительного устройства (токовым трансформатором, комбинированным датчиком тока или шунтом), классами точности, наличием электронной пломбы, интерфейсом связи (RS-485 или оптический порт).
Нормативно-правовое обеспечение :
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В13118
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 25709
Технические особенности электросчетчика :
- Внутренний тарификатор на 4 тарифа (на 12 сезонов).
- 9 тарифных зон в сутки.
- Энергонезависимая память.
- Интерфейс связи - RS-485 или оптический порт
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
- Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство
- В качестве датчика тока используется трансформатор тока, шунт или комбинированный датчик (трансформатор тока и шунт).
- Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
- Электронная пломба (дополнительно)
Счетчик позволяет сохранять в энергонезависимой памяти количество учтенной электроэнергии:
- значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значение учтенной активной электроэнергии на начало каждого месяца по всем тарифам;
- значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам;
- значение учтенной активной электроэнергии и максимальной мощности каждого получаса месяца в течение двух месяцев (два графика мощности);
- регистрацию и хранение времени включения/отключения питания на зажимы счетчиков;
- регистрацию времени вскрытия защитной крышки клеммной колодки, для электросчетчиков с электронной пломбой.
Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля и адреса.
Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели и праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- текущего времени и даты;
- функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
- разрешение однотарифного режима работы электросчетчика.
Технические характеристики электросчетчика :
Наименование величины |
Значение |
Межповерочный интервал, лет |
10 |
Номинальное напряжение, В |
230 |
Диапазон частот измерительной сети, Гц |
от 47,5 до 52,5 |
Базовая/максимальная сила тока, А |
5 (50), 10 (100) |
Класс точности |
1 (2) |
Порог чувствительности для счетчиков электроэнергии с Iб=5 А: |
класса точности 1, мА |
20 |
класса точности 2, мА |
25 |
Порог чувствительности для счетчиков электроэнергии с Iб=10 А: |
класса точности 1, мА |
40 |
класса точности 2, мА |
50 |
Цена одного разряда счетного механизма, кВт·ч: |
- младшего |
0,1 |
- старшего |
10000 |
Цена младшего разряда в памяти счетчика электроэнергии (доступно с помощью интерфейса), кВт·ч |
0,001 |
Количество импульсных выходов |
1 |
Режим питания импульсного выхода: |
- напряжение, В |
24 |
- сила тока, мА |
30 |
Передаточное число импульсного выходного устройства электросчетчиков с Iб=5 А: |
- в «основном» режиме, имп/(кВт·ч) |
500 |
- в режиме «поверки», имп/(кВт·ч) |
10000 |
Передаточное число импульсного выходного устройства счетчиков электроэнергии с Iб=10 А: |
- в «основном» режиме, имп/(кВт·ч) |
250 |
- в режиме «поверки», имп/(кВт·ч) |
5000 |
Точность хода часов внутреннего таймера при нормальной температуре, при наличии или отсутствии напряжения питания до 10 лет, с/сутки |
±0, 5 |
Срок сохранения информации при отключении питания, лет |
10 |
Полная мощность, потребляемая цепью напряжения, не более, В·А |
7,5 |
Активная мощность, потребляемая цепью напряжения, не более, Вт |
1,6 |
Средняя наработка на отказ, ч |
88000 |
Средний срок службы, лет |
30 |
Масса счетчика электроэнергии, не более, кг |
0,85 |
Габаритные размеры электросчетчика, не более, мм |
179х140х75 (65) |
Напряжение резервного питания |
от 9 до 12 В |

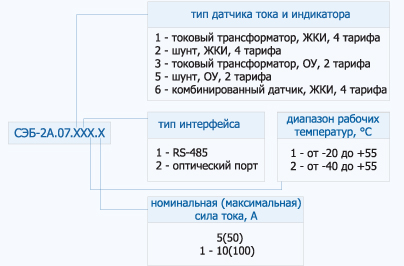

Варианты исполнения электросчетчика :
