Назначение и область применения :
Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).
Нормативно-правовое обеспечение :
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В31070
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 32422
Технические особенности электросчетчика :
- Внутренний тарификатор на 4 тарифа (на 12 сезонов).
- 9 тарифных зон в сутки.
- Энергонезависимая память.
- Интерфейс связи - RS-485 или оптический порт
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
- Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство.
- В качестве датчика тока используется шунт.
- Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
- Электронные пломбы интерфейсной и клемной колодок.
- Счетчики электроэнергии предназначены для установки на DIN-рейке (на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003).
Счетчики электроэнергии обеспечивают регистрацию и хранение значений:
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам;
- регистрацию и хранение учтенной на начало месяца электроэнергии по тарифным зонам в течение 24 месяцев;
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам с превышением установленного лимита мощности;
- разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- регистрацию времени вскрытия/закрытия защитных крышек интерфейсной клемной колодок и хранение 32 событий;
- регистрацию времени до и после суточной коррекции времени и хранение 32 событий;
- регистрацию времени отключения/включения питания на зажимах счетчиков электроэнергии и хранение 32 событий;
- регистрацию открытие /закрытие канала на запись и хранение 32 событий;
- регистрацию и хранение учтенной электроэнергии и максимальной мощности каждого получаса в течение 2 месяцев.
Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля и адреса.
Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели и праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- текущего времени и даты;
- функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
- разрешение однотарифного режима работы счетчика электроэнергии.
Технические характеристики электросчетчика :
Наименование величины |
Значение |
Межповерочный интервал, лет |
16 |
Класс точности по ГОСТ Р 52322-2005 |
1 |
Номинальное напряжение, В |
230 |
Установленный рабочий диапазон напряжения, В |
198-253 |
Расширенный рабочий диапазон напряжения, В |
160-265 |
Предельный рабочий диапазон напряжения, В |
0-265 |
Базовый /максимальный ток, А |
5/50 или 10/100 |
Номинальное значение частоты, Гц |
50 |
Стартовый ток (чувствительность), А, не более:
для базового тока 5А
для базового тока 10 А |
0,02
0,04 |
Точность хода часов внутреннего таймера, с/сутки |
0,5 |
Изменение точности хода под влиянием температуры не более, с/°С/сутки:
при температуре от минус 10 до плюс 45 °С
при температуре от минус 40 до минус 10 °С
при температуре от плюс 45 до плюс 60 °С
|
0,15
0,5
0,5 |
Передаточное число импульсного выхода счетчика электроэнергии
в основном режиме (в режиме поверки), имп/кВт?ч:
для базового тока 5А
для базового тока 10 А |
500 (10000)
250 (5000) |
Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока |
5 (1,5)
0,1 |
Количество тарифов |
до четырех |
Напряжение резервного питания, В |
от 9 до 12 |
Установленный диапазон рабочих температур, ?С: |
от минус 40
до плюс 60 |
Средняя наработка счетчика электроэнергии на отказ, ч, не менее |
140000 |
Средний срок службы электросчетчика, лет, не менее |
30 |
Срок сохранения информации при отключении питания, лет |
10 |
Масса электросчетчика, кг, не более |
0,45 |
Габаритные размеры электросчетчика (длина; ширина; высота), мм |
108х110х65 |

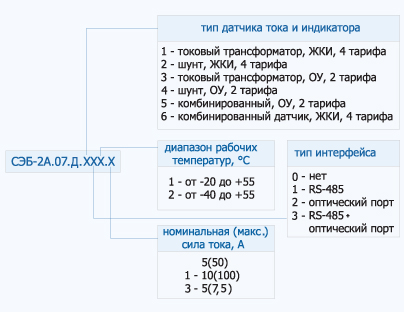

Варианты исполнения электросчетчика :
