Технические данные
| Характеристика |
Значение |
|
Погрешность срабатывания, мм |
+ 10 |
|
Температура контролируемой среды, оС |
до 50 |
|
Показатель экстинкции (затухания опти-
ческого сигнала) для
длины волны 0,92
мкм, 1/м:
в
жидкости, не
более
в осадке, не
менее
|
100
300 |
|
Выходной сигнал |
релейная сигнализация замыкание "сухих" контактов (до 2,5
ВА, до 50 В, до 0,05 А) |
|
Питание от сети постоянного тока напря-
жением, В |
15-32 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размер, м |
O 60 х 95 |
|
Степень защиты оболочки |
IP68 |
|
Масса, кг, не более |
2,5 |
Условное обозначение при заказе сигнализатора:
"Сигнализатор осадка СО-1 ТУ 4214-003-13258421-93"

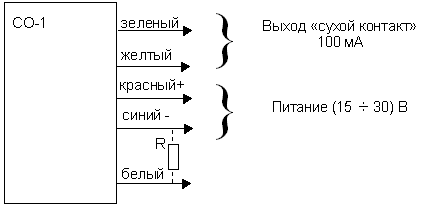

Схема внешних соединений сигнализатора уровня осадка СО-1
Допускается регулировка чувствительности сигнализатора подключением внешнего резистора 0,1 кОм<R<230 кОм (0,1 кОм – срабатывание на мутной воде; 230 кОм – срабатывание на плотном иле)

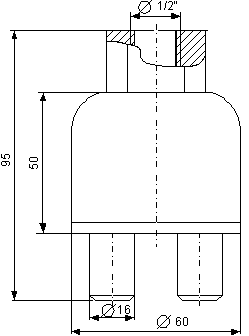

Габаритные и установочные размеры сигнализатора СО-1
|
Сигнализатор осадка СО-01 предназначен для сигнализации уровня оптически плотного осадка (активный ил, песок и т.п.) в жидкой среде. Контролируемые среды - сточные воды промышленных, коммунальных и сельскохозяйственных объектов, агрессивные, с пленкообразующими, налипающими и кристаллизующимися веществами.
