Описание

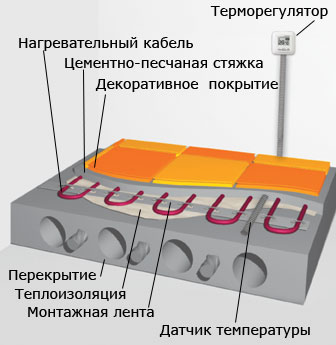

 Основным элементом системы кабельных теплых полов является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель используется в виде отрезков определенной длины - нагревательных секций. Помимо нагревательной секции, в систему теплых полов входят терморегулятор с датчиком, предназначенный для управления работой системы теплого пола и дополнительные материалы: теплоизоляция, монтажная лента и гофрированная монтажная трубка. Монтажная лента используется при укладке теплого пола для закрепления нагревательной секции на поверхности пола. Монтажная трубка служит защитой для датчика температуры пола, обеспечивая доступ к нему для диагностики или замены. Теплоизоляция снижает теплопотери, тем самым увеличивая эффективность работы теплого пола и уменьшает расход электроэнергии. В зависимости от величины теплопотерь и вариантов применения системы теплого пола применяется теплоизоляция с разными техническими параметрами и определенной толщины. Нагревательная часть системы (нагревательная секция из специального нагревательного кабеля) спрятана в конструкцию пола, в цементно-песчаную стяжку. Покрытие пола может быть любым: плитка, мрамор, ламинат, ковровое покрытие. Одножильные секции ТЛОЭ
Одножильная нагревательная секция ТЛОЭ состоит из нагревательного кабеля НО, двух соединительных муфт и монтажных концов. В соединительной муфте нагревательная жила и экран надежно соединены с двумя медными проводами монтажного конца, предназначенного для подключения секции к терморегулятору и защитному заземлению. Одножильные нагревательные секции рекомендуется использовать для обогрева с/узлов, коридоров, прихожих, балконов, лоджий, зимних садов, дорожек бассейнов. Для подключения одножильной секции к терморегулятору необходимо вывести к точке питания оба монтажных провода.
Параметры нагревательных секций "Теплолюкс" на основе одножильных нагревательных кабелей
Марка |
Цвет кабеля |
Мощность, Вт |
Длина секции, м |
Рабочий ток, А |
Сопротивление, Ом |
14 ТЛОЭ 2-10 |
Зеленый |
140 |
10 |
0,6 |
268-310 |
15 ТЛОЭ 2-13 |
Серый |
190 |
13 |
0,9 |
218-250 |
15 ТЛОЭ 2-18 |
Зеленый |
270 |
18 |
1,2 |
168-188 |
15 ТЛОЭ 2-21 |
Желтый |
330 |
21 |
1,5 |
143-157 |
20 ТЛОЭ 2-30 |
Синий |
590 |
30 |
2,7 |
80-90 |
18 ТЛОЭ 2-38 |
Красный |
700 |
38 |
3,2 |
62-71 |
20 ТЛОЭ 2-42 |
Коричневый |
800 |
42 |
3,6 |
51-62 |
20 ТЛОЭ 2-48 |
Зеленый |
900 |
48 |
4,1 |
44-55 |
20 ТЛОЭ 2-50 |
Серый |
1050 |
50 |
4,8 |
41,9-49,0 |
20 ТЛОЭ 2-63 |
Красный |
1200 |
63 |
5,5 |
33-41 |
20 ТЛОЭ 2-75 |
Серый |
1400 |
75 |
6,4 |
27,5-33,5 |
20 ТЛОЭ 2-90 |
Желтый |
1800 |
90 |
8,2 |
23,0-28,4 |
20 ТЛОЭ 2-105 |
Коричневый |
2100 |
105 |
9,6 |
19,0-24,2 |
20 ТЛОЭ 2-125 |
Зеленый |
2500 |
125 |
11,4 |
16,2-20,2 |
20 ТЛОЭ 2-170 |
Красный |
3400 |
170 |
15,5 |
12,4-15,0 |
Двухжильные секции ТЛБЭ

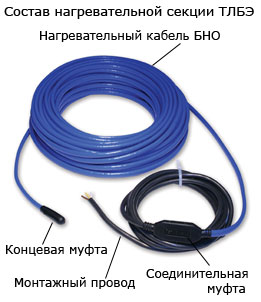

Двужильная нагревательная секция ТЛБЭ состоит из нагревательного кабеля БНО, который с одной стороны оснащен соединительной муфтой и монтажным концом, а с другой - концевой муфтой. Двужильная конструкция нагревательного кабеля позволяет подавать питание с одного конца секции. Это упрощает ее раскладку и подключение к терморегулятору. Двужильные секции предпочтительны для обогрева кухни, спальни, детской и других помещений, где люди проводят значительную часть времени.
Для подключения двужильной секции к терморегулятору необходимо вывести к точке питания один монтажный провод.
Параметры нагревательных секций "Теплолюкс" на основе двухжильных нагревательных кабелей
Марка |
Цвет кабеля |
Мощность, Вт |
Длина секции, м |
Рабочий ток, А |
Сопротивление, Ом |
20 ТЛБЭ 2-5 |
Коричневый |
110 |
5 |
0,45 |
386,2-434,7 |
15 ТЛБЭ 2-13 |
Серый |
190 |
13 |
0,9 |
222,4-258,6 |
15 ТЛБЭ 2-18 |
Желтый |
270 |
18 |
1,2 |
168,0-189,1 |
17 ТЛБЭ 2-21 |
Красный |
340 |
21 |
1,6 |
131,0-147,2 |
18 ТЛБЭ 2-23 |
Синий |
420 |
23 |
1,9 |
108,0-120,3 |
20 ТЛБЭ 2-26 |
Зеленый |
520 |
26 |
2,4 |
89,0-98,4 |
20 ТЛБЭ 2-32 |
Серый |
630 |
32 |
2,9 |
72,0-81,6 |
20 ТЛБЭ 2-42 |
Коричневый |
800 |
42 |
3,6 |
51,0-64,0 |
20 ТЛБЭ 2-48 |
Зеленый |
900 |
48 |
4,1 |
44,0-57,2 |
20 ТЛБЭ 2-63 |
Красный |
1200 |
63 |
5,5 |
33,0-42,5 |
220 ТЛБЭ 2-75 |
Синий |
1400 |
75 |
6,4 |
27,5-35,7 |
20 ТЛБЭ 2-100 |
Коричневый |
2000 |
100 |
9,1 |
21,0-28,8 |
|
