Главная > Манометр с трубчатой пружиной ДМ 15
Манометр с трубчатой пружиной ДМ 15.
НОМИНАЛЬНЫЙ ДИАМЕТР КОРПУСА (НД):
40, 50, 63, 100 мм
КЛАСС ТОЧНОСТИ (по ГОСТ 2405?88):
НД 40, 50, 63, 100: 2,5 ( 1,5 под заказ )
ДИАПАЗОНЫ ИЗМЕРЕНИЙ:
0...0,6 до 0...1600 бар или кгс/см2
вакуумметры и мановакууметры,
(другие варианты исполнения по заказу)
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ:
окружающая среда: -40 ... +60 °С
измеряемая среда: максимум +120°С
(номинальный диаметр 50, 63, 100)
ВЛИЯНИЕ ТЕМПЕРАТУРЫ:
погрешность показания при отклонении
температуры чувствительного элемента от +20°С:
макс. ± 0,5 %/10°С от диапазона показаний
РЕКОМЕНДУЕМЫЕ ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАВЛЕНИЯ:
измеряемое давление до 2/3-х конечного значения шкалы
ПЕРЕГРУЗКА ПО ДАВЛЕНИЮ:
кратковременно до 5/4х конечного значения шкалы
ПРИСОЕДИНЕНИЕ:
медный сплав, штуцер снизу
РЕЗЬБА ПРИСОЕДИНЕНИЯ:
НД 50, 63, 100: (размерность шкалы – кгс/см2): М12х1,5
НД 50, 63, 100: (размерность шкалы – бар): G 1/4, размер под ключ 14
ИЗМЕРИТЕЛЬНЫЙ ЭЛЕМЕНТ:
трубчатая пружина, медный сплав
?4 МПа: круговая форма
> 4 МПа: винтовая форма
ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ:
медный сплав
ЦИФЕРБЛАТ:
алюминий белого цвета, с ограничительным штифтом, шкала чёрного цвета
СТРЕЛКА:
алюминий черного цвета
КОРПУС:
сталь чёрного цвета (другие варианты исполнения по заказу) пластик
черного цвета (ДМ 14)
СТЕКЛО:
приборное стекло
КОЛЬЦО:
сталь чёрного цвета
НД 63, 100: запрессовано
ВАРИАНТЫ ИСПОЛНЕНИЯ:
• вакуумметры и мановакуумметры
• другие резьбы присоединения
• крепёжный фланец с тыльной стороны
• присоединение снизу: см. типовой лист ДМ 02
• специальное исполнение для сварочных работ (в том числе
кислородные) НД50 (класс точности: 2,5 или 4,0)
• исполнение из нержавеющей стали: см. типовой лист ДМ 90-1
• виброустойчивое исполнение: см. типовой лист ДМ 93-1

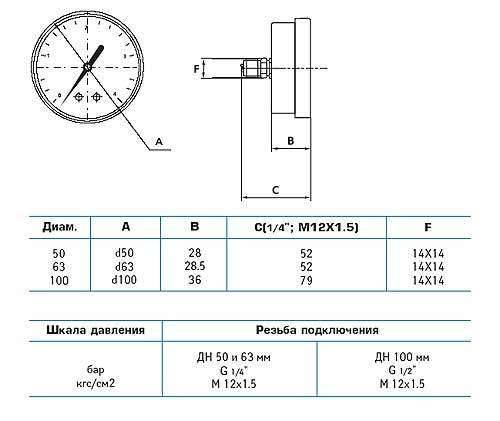

ГАБАРИТНЫЕ РАЗМЕРЫ:
|
|
|
