Тахометрический теплосчетчик СТ-10

фото Теплосчетчик СТ-10 Тахометрический теплосчетчик СТ-10 - современный прибор, работающий в открытых и закрытых системах теплоснабжения и предназначенный для целей коммерческого учета потребленного тепла.
Помимо этого, теплосчетчик учитывает количество (расход) теплоносителя.
Любая модификация теплосчетчика СТ-10 наиболее привлекательна по цене в сравнении с аналогичными приборами других производителей.

Состав СТ-10 стандартный для теплосчетчика: тепловычислитель (ВТЭ-1), расходомер (расходомеры), комплект термопар с гильзами.

фото вычислителя ВТЭ Основные технические характеристики теплосчетчика СТ-10 зависят от модификации тепловычислителя ВТЭ-1 и от типа используемых в его составе первичных преобразователей.

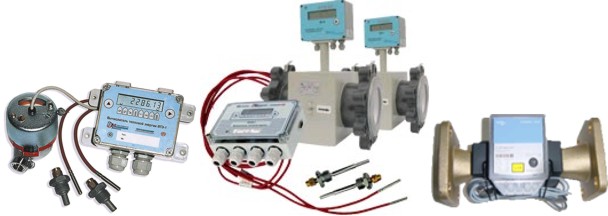

Теплосчетчик СТ-10 можно скомплектовать как электромагнитный, ультразвуковой или тахометрический, в зависимости от требуемых характеристик прибора или пожеланий заказчика.

Богатый выбор первичных преобразователей для комплектации СТ-10 позволяет решать задачи учета тепла как у бытовых потребителей, так и на объектах ЖКХ, промышленности и теплоэнергетики.

Для работы с теплосчетчиком используется бесплатное программное обеспечение, позволяющее устанавливать показатели теплосчетчиков, получать, сохранять и анализировать данные архивов, а так же дистанционно считывать накопленные данные. Требуется лишь купить теплосчетчик СТ-10, установить его в систему отопления или ГВС и настроить установленные программы для считывания данных. Недорогой узел учета тепловой энергии готов к сдаче его в эксплуатацию.

Ниже приведена сравнительная таблица технических характеристик по модификациям тепловычислителей ВТЭ-1

Характеристики различных модификаций тепловычислителей ВТЭ-1

Наименование ВТЭ - 1
К1(К1М)К2(К2М)К3П14(П15)М
Количество систем теплоснабжения1112(1)
Количество входов счетчиков воды + Электроэнергии3 + 1(3)3 + 1(3)46(3)
Тип счетчиков водыВСТ, ВСТН, ВСЭ, 2WR7, ВСКМ-90, СТВУВСТ, ВСТН, ВСЭ, 2WR7, ВСКМ-90, СТВУВСТ, ВСТН, ВСЭ, 2WR7, ВСКМ-90, СТВУВСТ, ВСТН, ТЭМ, ВСЭ, 2WR7, ВСКМ-90, СТВУ и др.
Диаметры счетчиков воды, мм15-25015-25015-25010-250
Количество основных + дополнительных термопреобразователей 2 + 1(2) 2 + 1(2) 2 4 + 2(2+1)
Количество преобразователей давления ---4(2)
Выходной ток преобразователей давления - - - 4-20 мА
Система теплоснабжения
  • закрытая расходомер на подающем трубопроводе,
  • закрытая расходомер на обратном трубопроводе,
  • открытая,
  • открытая тупиковая.
Наличие встроенного контроллера, принтера - - - Да
Архивация измеряемых и вычисляемых параметров 1024 часа 128суток 1024 часа128 суток 1024 часа128 суток 1080 часов366 суток
Наличие входов для сигнала "реверса" - - - Да
Наличие входов для контроля питания подключенного расходомера с сетевым питанием - - - Да*
Подключение вычислителя к компьютеру с помощью интерфейса RS 232 (Через кабель КВТЭ) RS 485 RS 485 RS 232,RS 485,USB, LAN,GSM (по заказу)

Описание модификаций вычислителей ВТЭ-1 теплосчетчика СТ-10

К1 Вычислитель предназначен преимущественно для индивидуального использования (в квартирах), но может использоваться и на промышленных предприятиях. ВТЭ-1 К1 имеет встроенный интерфейс RS232, для подключения ПК, модема или другого внешнего устройства (используется кабель КВТЭ, заказываемый отдельно). Особенность этого типа вычислителя (кроме , конечно основной - расчета количества тепловой энергии) - наличие функции прекращения счета объема воды третьего (дополнительного) счетчика воды при снижении температуры воды ниже запрограммированного уровня. Температура воды в трубопроводе, где установлен дополнительный счетчик, измеряется отдельным термопреобразователем. Данная функция может быть использована потребителями например, для контроля качества (температуры) подаваемой в квартиру горячей воды. Имеется импульсный вход для подключения электросчетчика. По показаниям встроенных часов реального времени вычислитель может перерасчитывать количество электроэнергии измеренное однотарифным электросчетчиком по 2-м тарифам .
К1М Отличается от модификации К1 отсутствием входа импульсов от электросчетчиика и функции "ограничения счета объема воды по третьему расходомеру в зависимости от температуры". У вычислителя уменьшен потребляемый от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обм ена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с тепло- контроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
К2 Отличается от модификации К1 наличием встроенного интерфейса RS485. Использование данного интерфейса позволяет без больших затрат объединить любое количество вычислителей, установленных на объекте в единую сеть, и передать данные в диспетчерский пункт.
К2М Отличается от модификации К2 отсутствием входа импульсов от электросчетчиика и функции "ограничения счета объема воды по третьему расходомеру в зависимости от температуры". У вычислителя уменьшен потребляемый от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обм ена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с тепло- контроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
К3 Теплосчетчик отличается от модификации К2 использованием дополнительных входов для счетчиков воды. Вход для электросчетчика и функция измерения температуры в дополнительном трубопроводе отсутствуют. Для третьего и четвертого дополнительных счетчиков воды реализована функция расчета объема воды по разнице двух показаний. Это может быть использовано, например при установке двух счетчиков воды на вводе и выводе из квартиры циркуляционного трубопровода ГВС.

П14М

П15М

Теплосчетчик предназначен для использования на промышленных предприятиях, вводах в жилые дома и здания, источниках тепла. Производится расчет параметров по двум системам теплоснабжения. Уникальность ВТЭ-1 П14 и теплосчетчика в целом - возможность комплектации вычислителя сменными модулями связи с внешними устройствами - RS232, RS485, USB, LAN, GSM-модем, что значительно расширяет возможности использования теплосчетчика в системах диспетчеризации, и два варианта питания - от встроенной батареи и внешнего источника. Имеется масса дополнительных функций - прямая печать архивов на принтер, контрольпитания внешних расходомеров, работа в реверсных системах теплоснабжения и прочее. Модификация П15 - усеченная версия для работы в одной, а не двух системах теплоснабжения.


Цены на тахометрический теплосчетчик СТ-10 (на базе расходомеров ВСТ)

Ду используемых
расходомеров
Кол-во расходомеров, шт ВТЭ-1 К1 ВТЭ-1 К1М ВТЭ-1 К2 ВТЭ-1 К2М
Цена с НДС, руб.
ВСТ Ду15 1 расходомер 9 293 8 670 8 987 8 670
2 расходомера 10 628 10 006 10 322 10 006
ВСТ Ду20 1 расходомер 9 579 8 957 9 273 8 957
2 расходомера 11 201 10 579 10 895 10 579
ВСТ Ду25 1 расходомер 12 555 11 933 12 249 11 933
2 расходомера 17 153 16 531 16 847 16 531
ВСТ Ду32 1 расходомер 12 579 11 957 12 273 11 957
2 расходомера 17 201 16 579 16 895 16 579
ВСТ Ду40 1 расходомер 12 880 12 257 12 574 12 257
2 расходомера 17 802 17 180 17 496 17 180
ВСТН Ду40 1 расходомер 13 741 13 119 13 435 13 119
2 расходомера 19 524 18 902 19 218 18 902
ВСТН Ду50 1 расходомер 15 237 14 615 14 931 14 615
2 расходомера 22 517 21 895 22 211 21 895
ВСТН Ду65 1 расходомер 15 905 15 283 15 599 15 283
2 расходомера 23 853 23 230 23 547 23 230
ВСТН Ду80 1 расходомер 16 361 15 739 16 056 15 739
2 расходомера 24 766 24 144 24 460 24 144
ВСТН Ду100 1 расходомер 16 848 16 226 16 542 16 226
2 расходомера 25 739 25 117 25 433 25 117
ВСТН Ду125 1 расходомер 17 577 16 955 17 271 16 955
2 расходомера 27 197 26 575 26 891 26 575
ВСТН Ду150 1 расходомер 23 773 23 150 23 467 23 150
2 расходомера 39 588 38 966 39 282 38 966
ВСТН Ду200 1 расходомер 29 992 29 369 29 686 29 369
2 расходомера 52 026 51 404 51 720 51 404
ВСТН Ду250 1 расходомер 34 617 33 995 34 311 33 995
2 расходомера 61 278 60 656 60 972 60 656

фото теплосчетчика СТ-10

Необходима консультация по подбору теплосчетчика СТ-10? Звоните (495) 660-22-34
