Контроллеры измерительные МС5
Сертификаты
- Сертификат на совместимость технических средств
электромагнитную № РОСС RU.АЯ46.Н35519
- Сертификат на соответствие общим требованиям
безопасности № РОСС RU.АЯ46.Н35511
Функциональные возможности
- Измерение и преобразование в цифровую форму
сигналов, поступающих от аналоговых и дискретных
датчиков технологических параметров.
- Формирование дискретных и аналоговых выходных
сигналов для непосредственного управления
электрическими исполнительными механизмами и пусковыми
устройствами вентиляторов, компрессоров, и другого
оборудования.
- Реализация алгоритмов функционирования,
необходимых для управления конкретными
технологическими процессами.
- Вывод информации на дисплей встроенного пульта
оператора, карманного компьютера (КПК) или на экран
монитора персонального компьютера по каналу
интерфейсной связи RS232С.
- Обеспечение связи через интерфейс RS485 между
контроллерами и другими модулями.
Программное обеспечение
В состав программного обеспечения контроллеров входят:
- Операционная система (ОС). ОС обеспечивает
связь с другими контроллерами внутри сети, между
контроллерами и оборудованием (датчики, исполнительные
органы и т.д.), осуществляет выполнение
функционального алгоритма: загрузка, инициализация,
исполнение или отключение. Кроме того, ОС выполняет
функцию самодиагностики. ОС записывается в контроллеры
производителем и не может быть изменена потребителем.
- Функциональный алгоритм (ФА). Контроллеры
МС5 являются свободнопрограммируемыми. ФА
разрабатывается при помощи графической
инструментальной системы КОНГРАФ. Загрузка
исполняемого кода в контроллеры осуществляется
программой КОНСОЛЬ.
Исполнения
Контроллеры МС5 выпускаются в различных базовых
исполнениях, отличающихся напряжением питания и
параметрами симисторных выходных ключей, а также типом
клеммников. Дополнительные узлы (встраиваются внутрь
корпуса) прибора используются для расширения
коммуникационных возможностей базовых исполнений
контроллеров:
- Интерфейсный субмодуль RS232C -
используется для подключения к компьютеру с целью
контроля работы, настройки параметров и загрузки
функциональных алгоритмов.
- Пульт управления MD8.1 - используется для
индикации и управления. Позволяет выводить на дисплей
значения параметров, производить их настройку,
наблюдать по светодиодам за состоянием дискретных
выходов контроллера. Пульт выполняет также функции
интерфейсного субмодуля RS232C (содержит встроенный
интерфейс RS232С). В состав пульта входят
часы-календарь.
Таблица исполнений
Исполнения |
Краткое
описание |
МС5.100 |
Контроллер МС5.1 (питание ~220В,
симисторные выходные ключи для ИУ ~220B, от 7 до
130ВА) |
МС5.101 |
+ субмодуль RS232C |
МС5.111 |
+ пульт MD8.1 |
МС5.100-М |
Контроллер МС5.1-М (питание ~200В,
симисторные выходные ключи для ИУ от ~24 до 220В,
от 2.5 до 20ВА)
|
МС5.101-М |
+ субмодуль RS232C |
МС5.111-М |
+ пульт MD8.1 |
МС5.200 |
Контроллер МС5.2 (питание ~24В, симисторные
выходные ключи для ИУ ~24, от 2.5 до
20ВА) |
МС5.201 |
+ субмодуль RS232C |
МС5.211 |
+ пульт MD8.1 |
В таблице указаны шифры для исполнений контроллеров с
винтовыми клеммниками. Пример обозначения шифров для
исполнений контроллеров с разъемно-винтовыми
клеммниками: MC5.xxx (r). ИУ - исполнительные
устройства.
Питание:
- Напряжение – ~220B (для МС5.1) или ~24В (для
МС5.2) (допускается – от 187 до 242B или от 20.4 до
26.4B, соответственно); Частота – от 48 до 62Гц;
Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
- Клеммник для внешних электрических подключений –
винтовой или разъемно-винтовой;
- Габаритные размеры – 157х86х58.5мм (с винтовыми
клеммниками) и 157х114х58,5мм (с разъемно-винтовыми
клеммниками);
- Масса – не более 0.8кг;
- Монтаж – на DIN-рейку по стандарту DIN EN 50 022
(шириной 35мм);
- Степень защиты – IP20.
Дискретные входы:
- Количество – 4;
- Вид – “сухой” ключ;
- Напряжение на ключе – не менее 35В постоянного
тока;
- Ток через ключ – 10мА постоянного тока;
- Частота коммутации - не более 300Гц;
- Гальваническая изоляция – от аналоговых входных и
дискретных выходных цепей.
Аналоговые входы:
- Количество - 5;
- Возможно подключение следующих датчиков:
- Датчики с выходным сигналом постоянного
напряжения (от 0 до 10В 0.7%)1.
- Датчики с выходным сигналом постоянного тока (от
0 до 20мА 0.7%) и (от 4 до 20мА 0.8%).
- Термопреобразователи сопротивления2:
- 500П, 1000П (от -30 до 130°С - 1.0°С, от -100
до 300°С - 1.5°С);
- 50П, 100П (от -30 до 60°С - 1.0°С, от -100 до
300°С - 1.5°С);
- 50М, 100М (от -30 до 60°С - 1.0°С, от -50 до
200°С - 1.5°С);
- 500Н, 1000Н (от -50 до 100°С - 0.6°С, от -50
до 150°С - 0.9°С).
- Термисторы:
- 10кОм, при 25°С (от 0 до 100°С - 0.3°С, от -15
до 150°С - 0.4°С);
- 3кОм, при 25°С (от 0 до 100°С - 0.4°С, от -30
до 130°С - 0.5°С).
- Реостатные датчики от 0-100 Ом до 0-1кОм (от 0
до 100% - 0.5%).
Дискретные выходы:
- Количество – 5;
- Гальваническая изоляция от всех остальных цепей.
- Релейные выходы:
- Количество – 3;
- Вид – контакт реле на переключение;
- Коммутируемый ток - от 0.005 до 3А (при cos j і
0.2);
- Симисторные выходы:
- Количество - 2 (по трехпроводной
схеме):
|
| для MC5.1xx: |
|
для MC5.1xx-M: |
| для MC5.2xx; |
|
~220В; |
от ~24 до 220В; |
~24B; |
|
от 7 до 130ВА; |
от 2,5 до 20ВА; |
от 2,5 до 20ВА; |
- Максимальное напряжение -
|
~380В, 50(60)Гц; |
~250В, 50(60)Гц; |
~48B, 50(60)ГЦ; |
|
от 0.02 до 0.8А; |
от 0.01 до 0.8А; |
от 0.01 до 0.8А; |
- Падение напряжения на замкнутом ключе
-
|
не более 6В. |
не более 2В. |
не более
2В. |
Аналоговый выход:
- Величина сигнала (по выбору):
- от 0(4) до 20мА постоянного тока на нагрузку не
более 0,5 кОм;
- от 0 до 5 мА постоянного тока на нагрузку не
более 2 кОм;
- от 0 до 10 В постоянного тока на нагрузку не
менее 2 кОм.
- Гальваническая изоляция - от аналоговых входных и
дискретных выходных цепей.
Источник напряжения (только для MC5.1):
- Номинальное напряжение – 18В;
- Ток нагрузки – не более 20мA;
- Назначение – питание одного аналогового датчика.
Объем постоянной памяти:
- Для алгоритма и его описания - 9.5кБ;
- Для планировщика - 0.5кБ.
Интерфейсы:
- Основной (на базовом модуле) - RS485;
- Дополнительный3 - RS232С.
Пульт управления3:
- Дисплей – жидкокристаллический, символьный - 2
строки по 16 знаков;
- Управление - 4 кнопки;
- Индикация – 8 светодиодов состояния дискретных
выходов;
- Встроенный интерфейс RS232C.
- Часы календарь реального времени, поддерживаемые
ионистором (энергонезависимость - не менее 300 часов).
1 В скобках указаны диапазон и основная
погрешность измерения. 2 Для платиновых
ТС W100=1.3910, для медных ТС W100=1.4280, для никелевых
ТС W100=1.500. 3 Наличие данных узлов в
зависимости от исполнения.
Фотографии контроллеров
|
|
|

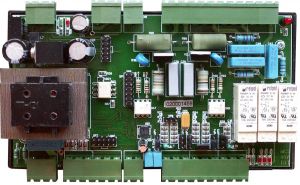

Контроллер МС5 с
открытой крышкой. Исполнение с винтовыми
клеммниками
|
|
|
|

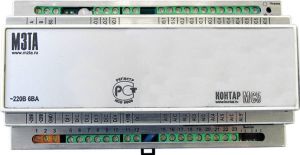

Контроллер МС5 без
дополнительных модулей.
|
|
|
|

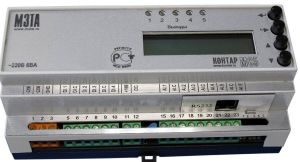

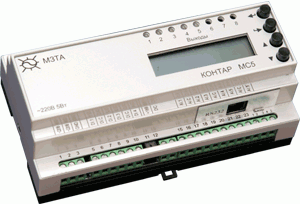

Контроллер МС5 с пультом
управления MD8.1 и встроенным в него
интерфейсом RS232C и
часами-календрем
|
|
|
|
|
