Модули релейные MR8
|
Сертификаты
- Cертификат на совместимость технических средств
электромагнитную № РОСС RU.АЯ46.Н35520
- Cертификат на соответствие общим требованиям
безопасности № РОСС RU.АЯ46.Н35512
Функциональные возможности
- Управление электрическими исполнительными
механизмами, пусковыми устройствами насосов,
вентиляторов и другого оборудования.
- Прием дискретных сигналов от контроллеров МС8 или
других устройств для непосредственного (прямого)
управления выходными силовыми ключами.
- Прием по каналу цифровой интерфейсной связи RS485
от контроллеров МС8 или других устройств сигналов,
управляющих выходными силовыми ключами.
- Использование информации о состоянии входных
дискретных сигналов и органов ручного управления
модуля для работы функционального алгоритма и передачи
по каналу RS485 на верхний уровень управления.
- Переключение режимов управления и ручное
управление электрическими исполнительным механизмами и
пусковыми устройствами с помощью механических
переключателей (тумблеров).
- Формирование нестабилизированного напряжения 24В
постоянного тока для питания внешних цепей.
Программное обеспечение
В состав программного обеспечения модулей входят:
- Операционная система (ОС). ОС обеспечивает
восприятие и преобразование в цифровую форму
информационных дискретных входных сигналов, связь с
верхним уровнем управления (контроллер МС8) по
интерфейсному каналу связи RS485, отображение,
контроль и возможность управления выходами через
панель управления (программа КОНСОЛЬ) на экране
компьютера. ОС осуществляет выполнение функционального
алгоритма: загрузка, инициализация, исполнение или
отключение. Кроме того, ОС выполняет функцию
самодиагностики. ОС записывается в модули
производителем и не может быть изменена потребителем.
- Функциональный алгоритм (ФА). Без загрузки
ФА возможно использование модулей MR8 в качестве
усилительных устройств и устройств расширения
дискретных входов и выходов. Модули MR8 также могут
быть свободно программируемыми. ФА разрабатывается при
помощи графической инструментальной системы КОНГРАФ.
Загрузка исполняемого кода в модули осуществляется
программой КОНСОЛЬ.
Исполнения
Модули MR8 выпускается в различных исполнениях,
отличающихся наличием или отсутствием блока ручного
управления, типом и количеством выходных силовых
элементов, а также типом клеммников.
Таблица исполнений
| Исполнения |
Краткое
описание |
| МR8.1101 |
Модуль релейный MR8 без выходных ключей,
расширитель дискретных входов |
| МR8.1121 |
Модуль релейный MR8 с 4-мя выходными
ключами на электромагнитных реле |
| МR8.1221 |
+ панель ручного управления выходными
ключами |
| МR8.1131 |
Модуль релейный MR8 с 2-мя симисторными
выходными ключами (для ИУ 220В, от 7 до 130ВА) и
2-мя выходными ключами на электромагнитных
реле |
| МR8.1231 |
+ панель ручного управления выходными
ключами |
| МR8.1141 |
Модуль релейный MR8 с 2-мя симисторными
выходными ключами (для ИУ от ~24 до 220В, от 2.5
до 20ВА) и 2-мя выходными ключами на
электромагнитных реле |
| МR8.1241 |
+ панель ручного управления выходными
ключами |
| МR8.1151 |
Модуль релейный MR8 с 4-мя симисторными
выходными ключами (для ИУ 220В, от 7 до
130ВА) |
| МR8.1251 |
+ панель ручного управления выходными
ключами |
| МR8.1161 |
Модуль релейный MR8 с 4-мя симисторными
выходными ключами (для ИУ от ~24 до 220В, от 2.5
до 20ВА) |
| МR8.1261 |
+ панель ручного управления выходными
ключами |
В таблице указаны шифры для исполнений модулей с
винтовыми клеммниками. Пример обозначения шифров для
исполнений модулей с разъемно-винтовыми клеммниками:
MR8.xxxx (r).
Питание:
- Напряжение – ~220B (допускается – от 187 до 242B);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
- Клеммник для внешних электрических подключений –
винтовой или разъемно-винтовой;
- Габаритные размеры – 139х89х63мм (с винтовыми
клеммниками) и 139х114х63мм (с разъемно-винтовыми
клеммниками);
- Масса – не более 0.8кг;
- Монтаж – на DIN-рейку по стандарту DIN EN 50 022
(шириной 35мм);
- Степень защиты – IP20;
- Ручное управление - 4 тумблера или отсутствует.
Дискретные входы:
- Количество – 8;
- Назначение – использование в работе
функционального алгоритма и передача информации на
верхний уровень;
- Максимальное напряжение постоянного тока на ключе
– не менее 35В;
- Максимальный постоянный ток на ключе – 10мА;
- Гальваническая изоляция от всех остальных цепей.
Дискретные входы управления:
- Количество – 4;
- Назначение – непосредственное управление выходными
ключами;
- Максимальное напряжение постоянного тока на
управляющем ключе – 35В;
- Максимальный постоянный ток через управляющий ключ
– 20мА.
Дискретные выходы:
- Количество и тип:
- для исполнения MR8 1101 – отсутствуют;
- для исполнений MR8 1121 и 1221 – 4 ключа на
электромагнитных реле;
- для исполнений MR8 1131, 1231, 1141 и 1241 – 2
симисторных ключа и 2 ключа на электромагнитных реле;
- для исполнений MR8 1151, 1251, 1161 и 1261 – 4
симисторных ключа.
- Гальваническая изоляция от всех остальных цепей.
- Релейные выходы:
- Вид – "сухой" контакт реле на переключение;
- Максимальное напряжение – 250В переменного тока
50(60)Гц;
- Коммутируемый ток – от 0.005 до 3А (при cos
j=0.2).
- Симисторные выходы:
|
|
| для MR8.1x31 и MR8.1x51: |
| для MR8.1x41 и MR8.1x61: |
|
|
~220В; |
от ~24 до 220В; |
|
|
от 7 до 130ВА; |
от 2,5 до 20ВА; |
- Максимальное напряжение –
|
~380В, 50(60)Гц; |
~250В, 50(60)Гц; |
|
|
от 0.02 до 0.8А; |
от 0.01 до 0.8А; |
- Падение напряжения на замкнутом ключе –
|
не более 6В. |
не более
2В. |
Ручное управление:
- Для симисторных ключей:
- переключатель режимов управления
"Автомат"-"Ручное";
- переключатель ручного управления
"Больше"-"Выключено"-"Меньше" (с самовозратом в
состояние "Выключено") на пару выходов.
- Для релейных ключей:
- переключатель режимов управления
"Автомат"-"Выключено"-"Включено" на каждый
выход.
Гальваническая изоляция:
- Питание модуля / остальные цепи – 1500В
(электрическая прочность изоляции);
- Выходные ключи / остальные цепи – 500В;
- Дискретные входы и источник питания ±24В /
остальные цепи – 100В;
- Интерфейс RS485 / остальные цепи – 100В.
Источник напряжения:
- Номинальное напряжение – 24В
(нестабилизированное);
- Ток нагрузки – не более 40мA;
- Назначение – питание датчиков и (или) дискретных
входов контроллера МС8.1.
Объем постоянной памяти:
- Для алгоритма и его описания – 10.5кБ;
- Для планировщика – 0.5кБ.
Интерфейс:
Фотографии модулей
|
|
|
|

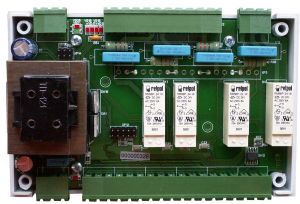

Релейный модуль MR8
с открытой крышкой.
Исполнение с
разъемно-винтовыми клеммниками
|
|
|
|
|

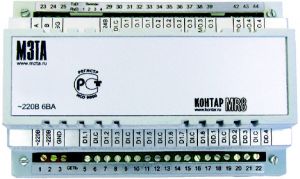

Релейный модуль
MR8.
Исполнение с винтовыми клеммниками
|
|
|
|
|

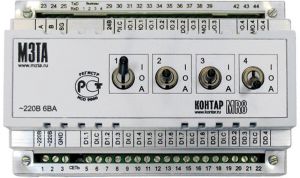

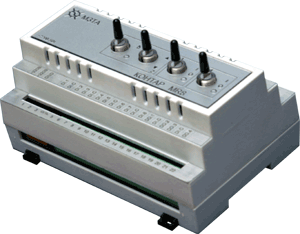

Релейный модуль MR8
с
панелью управления выходными ключами
|
|
|
|
|
Copyright © tptd.ru 2005-2016 Все права защищены.
Использование материалов допускается только по согласованию с администратором сайта.
Цены, указанные на данном сайте не являются публичной офертой.
Модули релейные MR8 входят в состав комплекса КОНТАР. Содержат реле и силовые ключи (симисторы). Модули предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и передачи информации по интерфейсной сети RS485. Реализуют различные алгоритмы управления с дискретными выходными сигналами.
