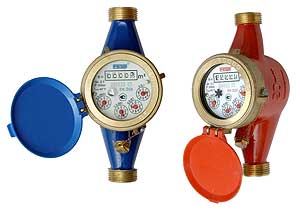

Cчетчики холодной и горячей воды ВК-Х и ВК-Г
|
Диаметр условного прохода, Ду:
20, 25, 32, 40, 50 мм
Метрологический класс:
вертикальная установка: класс А (специальное исполнение корпуса)
горизонтальная установка: класс В
Пределы допускаемой относительной порешности:
в диапазоне расходов от Qmin до Qt: ±5 %
в диапазоне расходов от Qt до Qmax (вкл): ±2 %
(дополнительная погрешность в диапазоне температур 90–150 °С на каждые 10 °С составляет 0,08%)
Диапазон рабочих температур:
для учета холодной воды: от 5 до 40 °С
для учета горячей воды: от 5 до 90 °С
(спец.исполнение от 5 до 150 °С)

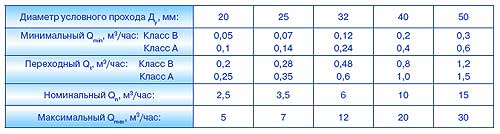

Диапазоны расхода воды:

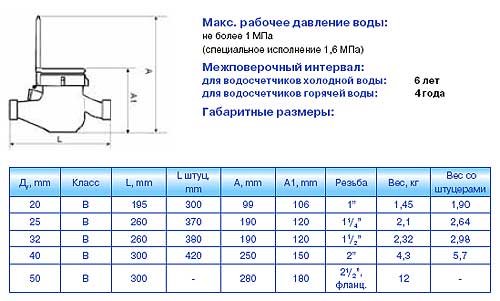

Габаритные размеры:
Устройство и принцип работы:
Принцип работы счетчика воды состоит в измерении
числа оборотов крыльчатки, вращающейся под
действием потока протекающей воды. Поток воды
попадает в корпус счетчика через входной патрубок, проходит через фильтр и, далее, через отвер-
стия струенаправляющего устройства поступает в
измерительную камеру, внутри которой на твердых
опорах вращается крыльчатка с установленным на
ней магнитом (ведущая часть магнитной муфты).
Вода, пройдя измерительную камеру, поступает
через выходные отверстия струенаправляющего
устройства в выходной патрубок счетчика.
Количество оборотов крыльчатки пропорционально количеству протекающей воды. Для дис-
танционного считывания показаний через датчик
импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стре-
лочного указателя или на одном из дисков счетного механизма устанавливается магнит (только
в счетчиках имеющих в обозначении букву «И»),
прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный меха-
низм герметично отделен от измеряемой среды
немагнитной средоразделительной мембраной.
Счетный механизм, имеющий масштабирующий
механический редуктор, обеспечивает перевод
числа оборотов крыльчатки в объем измеренной
воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических
метров – по показаниям стрелочных указателей).
На шкале счетного механизма имеется звездочка,
обеспечивающая повышение разрешающей способности счетчика.
|
|
|
