СОСТАВ ТЕПЛОСЧЕТЧИКА:
ЭСКО МТР-06 состоит из следующих модулей:
- тепловычислителя;
- до 6 расходомеров и (или) водосчетчиков;
- до 6 термопреобразователей сопротивления;
- до 6 датчиков давления.
В состав теплосчетчика может входить адаптер съема и переноса данных.
Теплосчетчик имеет стандартный последовательный интерфейс RS – 232
(RS – 485, IrDA – по заказу), через который можно подключить принтер,
компьютер, адаптер съема и переноса данных, модем, Ethernet, Internet.

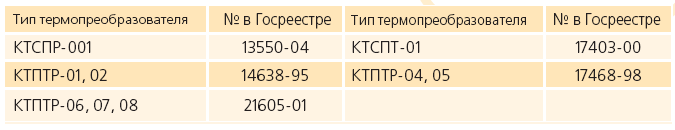

Типы применяемых комплектов термопреобразователей сопротивления:

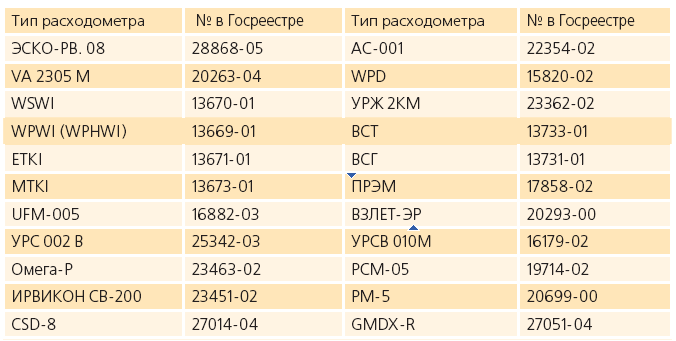

Типы применяемых расходомеров и счетчиков:

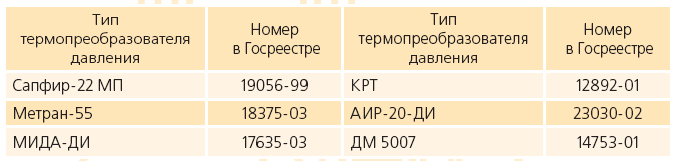

Типы применяемых датчиков давления:
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Теплосчетчик обеспечивает индикацию и выдачу на внешние устройства
раздельно по трем контурам систем тепло- и водоснабжения следующих
данных:
- текущих значений измеряемых параметров теплоносителя (объемного расхода, температуры, давления);
- суммарных с нарастающем итогом объемов и (или) масс теплоносителя;
- суммарного с нарастающим итогом потребленного (отпущенного) количества теплоты;
- текущего времени / даты;
- времени наработки.
Теплосчетчик обеспечивает архивирование и вывод на внешние устройства почасовых, посуточных и помесячных записей количества теплоты, объема, времени наработки, а также средние значения температуры и давления за сутки, месяц, или заданный интервал. Глубина архивов: почасового – не менее 62 суток, посуточного – 2 месяца, помесячного – 1 год.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Теплоноситель: вода
Режим работы: непрерывный
Питание, В/Гц, В: ~220/50 или 36
Потребляемая мощность, не более, Вт: 50
Срок службы, лет: 12
Наработка на отказ, часов: 75000
Гарантийный срок, мес: 18
Время сохранения информации в энергонезависимой памяти теплосчетчика не менее, лет: 10
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон температур теплоносителя, °С: от 0 до 150
Диапазон разности температур в подающем и обратном трубопроводах, °С: от 2 до 148
Максимальное давление измеряемой среды (по заказу), МПа: 1,6 (2,5)
В случае применения расходомеров ЭСКО РВ.08:
- относительная погрешность измерения тепловой энергии, %: ± 3
- относительная погрешность измерений объема и массы теплоносителя, %:
- в диапазоне от 0,02 Gmax до Gmax: ± 1
- в диапазоне от 0,004 Gmax до 0,02Gmax: ± 1,5
- в диапазоне от 0,0025 Gmax до 0,004Gmax: ± 2,0
- в диапазоне от 0,002 Gmax до 0,0025Gmax: ± 2,5
Абсолютная погрешность измерения температуры, °С: ±0,6 +0,004 хt
Относительная погрешность измерения давления, %: ± 1,5
Относительная погрешность измерения текущего времени, %: ± 0,05
Межповерочный интервал, лет: 4
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Температура окружающего воздуха, °С: от +5 до +50
Относительная влажность воздуха при температуре до плюс 35°С, %: до 95
Атмосферное давление, кПа: от 84 до 106,7
ПРИМЕР ПРИМЕНЕНИЯ ТЕПЛОСЧЕТЧИКА ЭСКО МТР-06:
|
Электромагнитный многоканальный теплосчетчик – регистратор ЭСКО
МТР-06 предназначен для коммерческого учета тепла и теплоносителя в
закрытых и открытых системах водяного теплоснабжения.
