Применение теплосчетчика ТЭМ-106:
Тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты. Объекты ЖКХ, образования, здравоохранения и культуры.
Описание теплосчетчика ТЭМ-106:
Теплосчетчик ведет учет потребления тепловой энергии и теплоносителя, а также расхода горячей и холодной воды в одной или нескольких системах. В каждой системе учет ведется по одной из типовых схем, реализуемых теплосчетчиком.
Число систем, по которым теплосчетчик позволяет одновременно вести учет – от одной до шести.
Описание теплосчетчика ТЭМ-106 обеспечивает:
измерение и индикацию:
- текущих значений объемного GV [м3/ч] и массового GM [т/ч] расходов теплоносителя;
- текущих температур t [°С] теплоносителя;
- текущего давления в трубопроводах P [МПа], на которых установлены датчики избыточного давления ДИД.
вычисление и индикацию:
- текущей разности температур t [°С] между подающим и обратным трубопроводами;
- предела допускаемой по ГОСТ Р 51649 для класса В относительной погрешности измерительного канала количества теплоты при текущих параметрах системы.
вычисление, индикацию и накопление с нарастающим итогом:
- потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВт·ч] или [ГДж];
- массы М [т] и объема V [м3] теплоносителя;
- времени работы прибора при поданном питании Тр , [ч:мин];
- времени работы прибора без остановки счета с нарастающим итогом Tнараб , [ч:мин];
- времени работы прибора при наличии технической неисправности Тош , [ч:мин];
- времени работы отдельно в каждой нештатной ситуации , [ч:мин];
- архива данных.
регистрацию:
- потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час (сутки), Q [Гкал] или [МВт·ч] или [ГДж];
- массы М [т] и V объема [м3] теплоносителя, протекшего за каждый час;
- среднечасовых и среднесуточных значений температур теплоносителя в трубопроводах, t [°С];
- среднечасовой и среднесуточной разности температур между подающим и обратным трубопроводами, t [°С];
- часовых и суточных измеряемых (или программируемых) средне арифметических значений давления в трубопроводах P, [МПа];
- времени работы при поданном напряжении питания T [ч:мин];
- времени работы в штатном режиме (время наработки) Tнараб [ч:мин];
- времени работы прибора при наличии технической неисправности Тош, [ч:мин];
- кодов возникающих нештатных ситуаций и (или) технических неисправностей;
- времени работы (Т:dt, Т:G, Т:G) по каждой нештатной ситуации, [ч:мин];
Теплосчетчик выдает информацию из архива данных по запросам от внешних
устройств (компьютер, контроллер АСУ, адаптер переноса данных, адаптер
печати и т.д.). Возможен просмотр архива накопленных данных на ЖКИ теплосчетчика.
Диапазоны расходов определяются типами импульсных или частотных преобразователей расхода, входящих в состав теплосчетчика.

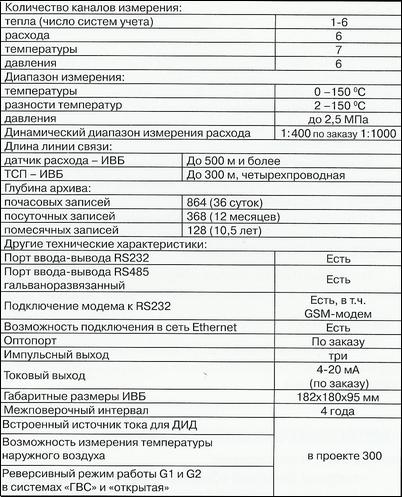

Технические характеристики теплосчетчика ТЭМ-106:

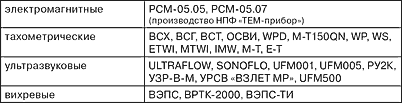

Типы преобразователей расхода теплосчетчика ТЭМ-106:
Метрологические теплосчетчика ТЭМ-106:

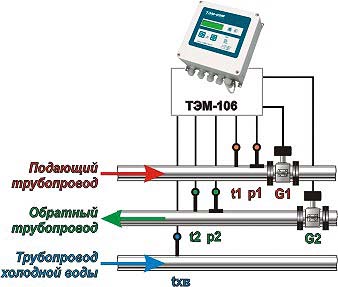

Схемы установки теплосчетчика ТЭМ-106:
Теплосчетчик позволяет вести учет по нескольким схемам одновременно. Условие – число трубопроводов, на которых
установлены датчики расхода, не должно быть более шести.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИВЕДЕННЫХ СХЕМАХ
Q - потребленная (отпущенная) тепловая энергия, Гкал
M – масса теплоносителя
h1, h2 – удельная энтальпия теплоносителя в трубопроводах, где установлены ТС1, ТС2 соответственно
hхв – удельная энтальпия теплоносителя в трубопроводе холодной воды
- Первичный преобразователь расхода электромагнитного типа ППР (G1,G2)
- Термопреобразователь сопротивления платиновый (ТС)
- Канал для подключения датчика давления (p)

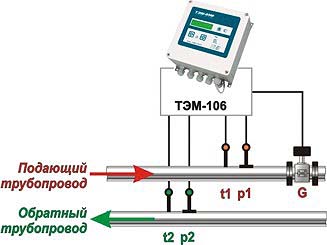

«ПОДАЧА»
Q = М(h1 – h2)

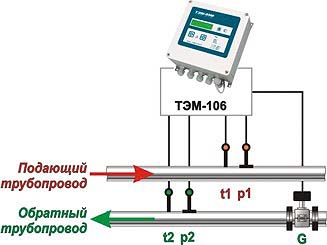

«ОБРАТКА»
Q = М(h1 – h2)

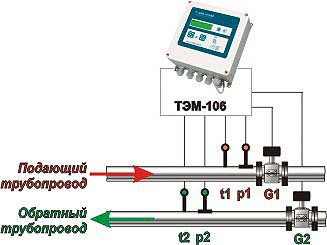

«ПОДАЧА+Р»
Q = М1(h1 – h2)
М2,V2

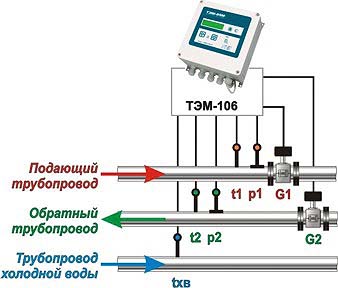

«ОТКРЫТАЯ»
Q = М1(h1 – h2) + (М1-М2)(h2 – hxв)

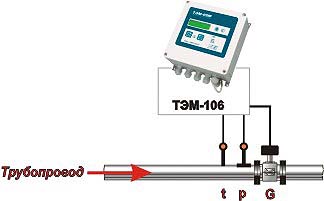

«РАСХОДОМЕР» («РАСХ-Р СИСТ. Х»)
G, V, M, t, p
«МАГИСТРАЛЬ»
Q = Мh
«ГВС Циркуляция»
Q = М1(h1 – hxв) – М2(h2 – hxв)

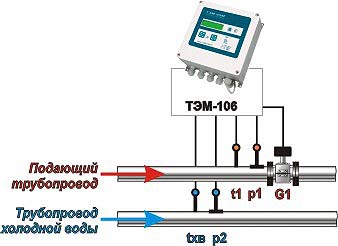

«Тупиковая ГВС»
Q = М(h1 – hхв)
|
